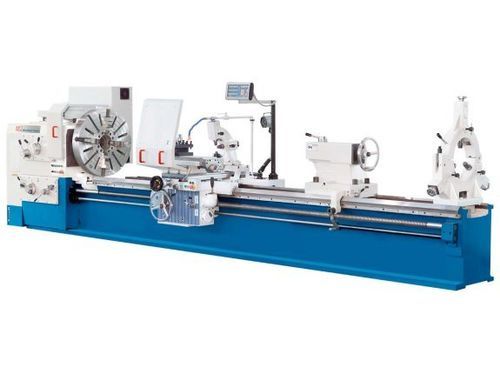

Традиционный токарный станок DL S 515/1500

горизонтальный3 осиA2-11

Описание
DL S 515/1500 — универсальный (конвенциональный) токарный станок для обработки заготовок большого диаметра и длины. Предназначен для заготовок до 1 500 мм (в серии доступны варианты до 5 000 мм). Имеет широкую моноблочную станину с усиленными ребрами для восприятия больших весов заготовок и обеспечения жёсткости.

Основные преимущества

• Межосевое расстояние в серии до 5 000 мм
• Отверстие шпинделя 100 мм (A2-11)
• 4-ступенчатая регулировка скорости шпинделя
• Высокие скорости быстрого хода по осям X и Z
• Комплектуется собранной 3-осевой системой индикации положения

Ключевые особенности

• Очень тяжёлая одночастная оребрённая станина для высокой жёсткости
• Индукционно закалённые и шлифованные направляющие для длительной точности
• Массивная передняя бабка с коническими роликовыми подшипниками для стабильности под нагрузкой
• Ручной 4-ступенчатый редуктор в сочетании с частотным приводом для точной настройки оборотов и высокого крутящего момента
• Регулируемая многодисковая муфта для контролируемого пуска шпинделя
• Джойстиковое управление подачами X и Z, смонтированное на суппорте
• Регулируемая предохранительная муфта в фартуке защищает механизм подачи
• Суппорт и верхние салазки рассчитаны на большие силы резания

Дисплей / Функции индикатора положения

• Лёгкочитаемый дисплей
• Функции, ориентированные на оператора, и удобная клавиатура
• Разрешающая способность: 0,01 / 0,005 мм
• Значения координат по умолчанию; удержание положения при выключении дисплея
• Расчёт шаблона круга отверстий и калькулятор
• Память на 10 инструментов; переключение радиус/диаметр; конвертация мм/дюймы
• Отдельное и дифференциальное/кумулятивное отображение для Z0 (верхний) и Z1 (салазки)

Рабочая область
Длина заготовки (макс.): 1 500 мм
Диаметр обточки над станиной: 1 000 мм
Диаметр обточки над суппортом: 720 мм
Диаметр обточки над мостком: 1 350 мм
Макс. масса заготовки: 4 000 кг
Длина мостка: 470 мм
Ширина станины: 600 мм

Ходы
Ход оси X: 520 мм
Ход оси Z: 1 200 мм
Ход оси Z1: 250 мм
Диапазон поворота верхнего суппорта: 90°

Главная шпиндельная бабка
Частота вращения шпинделя: 5 1/min - 630 1/min
Отверстие шпинделя: 100 мм
Крепление шпинделя: A2-11

Ускоренный ход
Ускоренный ход X: 1 800 мм/мин
Ускоренный ход Z: 3 640 мм/мин

Подача
Скорость подачи X: 0,04 мм/мин - 4,8 мм/мин
Скорость подачи Z: 0,08 мм/мин - 9,6 мм/мин
Скорость подачи Z1: 0,02 мм/мин - 2,4 мм/мин

Инструмент
Размер хвостовика инструмента: 32 мм x 32 мм

Резьбовые параметры
Метрическая резьба: (53) 1-120 mm
Дюймовая резьба: (49) 30 - 1/4
Диаметральная резьба: (56) 60-0,5 DP
Модульная резьба: (54) 0,5 - 60 mm

Задняя бабка
Диаметр хвостовика задней бабки: 120 мм
Конус задней бабки: MT 6
Ход хвостовика: 250 мм

Мощность привода
Номинальная мощность главного привода: 22 kW
Мощность насоса СОЖ: 0,15 kW
Мощность привода подачи: 1,1 kW
Общая потребляемая мощность: 23 kVA

Габариты и масса
Габариты (Д x Ш x В): 3,65 m x 1,50 m x 1,60 m
Масса: 5.600 kg
