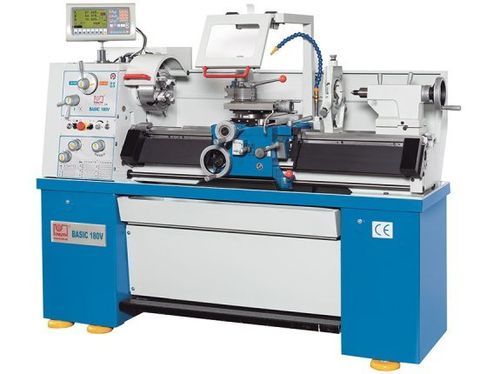

Традиционный токарный станок Basic 180 V

горизонтальный3 осиCamlock D1-4

Обзор
Basic 180 V — тяжёлый токарный станок с шириной станины 206 мм и примерно на 30 % большим общим весом по сравнению с сопоставимыми моделями. Рёбристая отливка из серого чугуна повышает жёсткость и демпфирование, что позволяет выполнять более тяжёлые режимы резания в промышленном применении. Оснащён инвертором, шпиндель развивает до 3 000 об/мин. Функция постоянной скорости резания обеспечивает равномерную шероховатость при обточке торцов.

Основные преимущества

• Самая широкая станина в своём классе
• Функция постоянной скорости резания
• Высокие обороты шпинделя и главный двигатель 4 кВт
• Широкая стандартная комплектация для универсального применения

Рабочая зона
Расстояние между центрами: 1 000 мм
Макс. Ø заготовки над станиной: 356 мм
Макс. Ø заготовки над суппортом: 220 мм
Ширина станины: 206 мм

Перемещения
Перемещение оси X: 178 мм
Перемещение оси Z1: 92 мм
Угол поворота верхней салазки: ± 50°

Головка шпинделя
Диапазон скоростей (высокий): 550 1/мин - 3 000 1/мин
Диапазон скоростей (низкий): 30 1/мин - 550 1/мин
Крепление шпинделя: Camlock D1-4
Отверстие шпинделя: 38 мм
Конус шпинделя: 5 MK (MT5)

Подача
Подача по X: 0,014 мм/об - 0,206 мм/об
Подача по Z: 0,043 мм/об - 0,653 мм/об

Резьбонакатка
Метрическая резьба: (37) 0,4 - 7 мм
Резьба Whitworth: (28) 4 - 56 TPI

Задняя бабка
Диаметр пиноли задней бабки: 45 мм
Конус задней бабки: 3 MK (MT3)
Ход пиноли: 120 мм
Поперечная регулировка: ± 10 мм

Мощность привода
Мощность главного привода: 4 кВт

Габариты и масса
Габариты (Д x Ш x В): 1,95 м x 0,75 м x 1,55 м
Масса: 880 кг

Детали изделия

• Станина из серого чугуна с рёбрами для жёсткости и демпфирования
• Все направляющие индукционно закалены и прецизионно шлифованы
• Главный шпиндель с креплением D1-4, отверстие Ø 38 мм на настраиваемых конических роликовых подшипниках
• Зубчатые колёса из хромникелевой стали, закалённые, прецизионно шлифованные, с масляным смазыванием
• Задняя бабка перемещается ±10 мм для конической обработки
• Направляющие регулируются клиновыми прокладками
• Протокол приёмки по DIN
• Установлен 3-осевой цифровой индикатор положения

Управление и функции измерения/эксплуатации

• 3-осевой индикатор положения (X.pos 3.2 VC) с отображением скорости и множеством функций
• Разрешающая способность оптических шкал: 0,005 мм (5 мкм)
• Базовые функции: включение/выключение шпинделя, перевод единиц (дюйм/мм), ABS/INC, отображение радиуса/диаметра, суммирование осей Z1/Z2, калькулятор, установка/сброс позиции
• Расширенные функции: сохранение положения при выключенном дисплее, расчёт окружности отверстий, помощь при конической точении, эталон для измерения инструмента
• Бесступенчатая регулировка оборотов шпинделя в 2 зубчатых диапазонах и функция постоянной скорости резания

Технические характеристики

• Модель: Basic 180 V
• Ширина станины: 206 мм
• Расстояние между центрами: 1 000 мм
• Макс. Ø над станиной: 356 мм
• Макс. Ø над суппортом: 220 мм
• Отверстие шпинделя: 38 мм (Camlock D1-4)
• Конус шпинделя: 5 MK
• Диапазон скоростей шпинделя: 30 - 3 000 1/мин
• Мощность главного двигателя: 4 кВт
• Подачи: X 0,014 - 0,206 мм/об; Z 0,043 - 0,653 мм/об
• Резьбовые параметры: метрическая 0,4 - 7 мм (37 положений); Whitworth 4 - 56 TPI (28 положений)
• Пиноль задней бабки: Ø45 мм, ход 120 мм, регулировка ±10 мм
• Габариты: 1,95 м x 0,75 м x 1,55 м
• Масса: 880 кг
