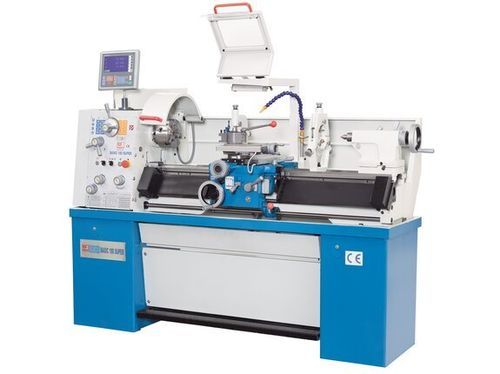

Традиционный токарный станок Basic 180 Super

горизонтальный2 осиCamlock D1-4

Описание
Basic 180 Super от KNUTH — крупнейший традиционный механический токарный станок в линейке, разработанный для промышленных операций, где важны жёсткость и стабильность. Ширина станины 206 мм и увеличенная масса станка повышают гашение вибраций и улучшают качество обработки. Поставляется с 3‑осевым индикатором положения, быстросменным держателем и широким комплектом стандартного оборудования.

Основные преимущества

• Широкая, сильно ребристая чугунная станина для высокой жёсткости
• Прочная конструкция, минимизирующая вибрации при тяжёлой резке
• Мощный главный привод 2,4 кВт для промышленных работ
• Широкий набор штатного оборудования для разных применений

Детали конструкции

• Станина из серого чугуна с глубокими рёбрами; ширина 206 мм
• Все направляющие индукционно закалены и прецизионно отшлифованы
• Шпиндель с посадкой Camlock D1‑4; отверстие Ø 38 mm; шпиндель на 2 регулировочных конических роликовых подшипниках
• Шестерни из хром‑никелевой стали, закалены, прецизионно отшлифованы, смазка в масляной ванне
• Задняя бабка смещается ±10 mm для конической обработки
• Мощный главный привод 2,4 kW, встроенный в станину
• Направляющие регулируются клиновыми планками
• Протокол приёмки в соответствии с DIN
• Включён 3‑осевой индикатор положения X.Pos 3.2 (смонтирован)

Стандартная комплектация (выборочно)

• 3‑осевой индикатор X.Pos 3.2 (смонтирован)
• Головка быстросменного резцедержателя и быстросменные держатели (типы WE)
• 3‑кулачковый патрон Ø160 mm (самоцентрирующий)
• 4‑кулачковый патрон Ø200 mm (независимый)
• Прижимной диск Ø320 mm
• Неподвижная и подвижная лунета
• Система СОЖ и поддон для стружки
• Микрометрический упор и шаблон для резьбы
• Редукционные втулки, неподвижные/вращающиеся центры, защитные кожухи
• Защита патрона с блокировкой, ножной тормоз, рабочая лампа
• Руководство по эксплуатации и набор сервисных инструментов

Технические таблицы (ключевые данные)
Рабочая зона
Расстояние между центрами: 1.000 мм
Макс. диаметр над станиной: 356 мм
Макс. диаметр над суппортом: 220 мм
Ширина станины: 206 мм

Ходы
Ход по X: 178 мм
Ход по Z1: 92 мм
Угол поворота верхней суппорты: ± 50°

Шпиндель
Частота вращения шпинделя: 45 1/min - 1.800 1/min
Просвет шпинделя: 38 мм
Крепление шпинделя: Camlock D1‑4
Конус шпинделя: 5 MK

Подача
Подача по X: 0,015 мм/об - 0,22 мм/об
Подача по Z: 0,043 мм/об - 0,653 мм/об

Нарезание резьбы
Метрическая: (37) 0,4 - 7 mm
Whitworth: (28) 4 - 56 TPI

Задняя бабка
Диаметр втулки задней бабки: 45 мм
Конус задней бабки: 3 MK
Ход втулки: 120 мм
Поперечная регулировка: ± 10 мм

Мощность
Номинальная мощность главного привода: 2,4 kW

Габариты и масса
Габариты (Д x Ш x В): 1,95 m x 0,75 m x 1,55 m
Масса: 880 кг

Характеристики

• Модель: Basic 180 Super
• Штатная комплектация: 3‑осевой индикатор, система быстрого смены режущего инструмента, СОЖ, защитные ограждения, лунета(ы), патроны и базовый инструмент
