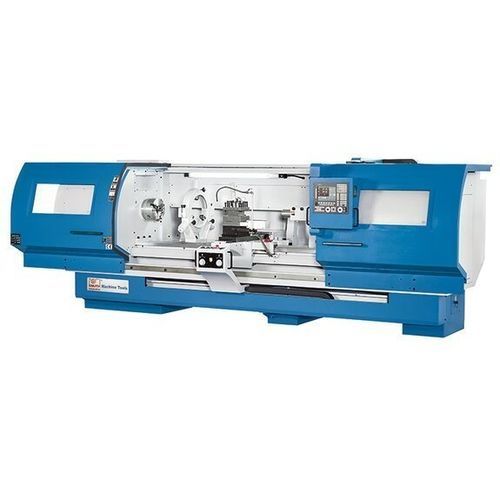

Токарный станок ЧПУ Forceturn 800.30

горизонтальный2 осиплоскостной

Описание
Forceturn 800.30 — это циклоуправляемый токарный станок с плоской станиной и числовым программным управлением, предназначенный для обработки длинных и тяжёлых заготовок. Жёсткая конструкция станини и варианты шпинделя позволяют использовать станок в службах обслуживания, при изготовлении единичных деталей и мелких серий (стандартная длина заготовки 3 100 мм). Панель управления проста в использовании, имеет функцию Teach-in и два электронных маховика для ручной работы.

Основные преимущества

• Мощный главный привод для тяжёлой резки
• Сервоприводной 4-позиционный сменщик инструмента
• 2 электронных маховичка для настройки и точного позиционирования вручную
• Программирование циклов с profileditor и графической симуляцией

Конструкция станка

• Жёсткая станина с крупногабаритными закалёнными и шлифованными направляющими с антифрикционным покрытием
• Предусмотрена работа с тяжёлыми заготовками (до прибл. 1,7 т в зависимости от конфигурации)
• Производительная система СОЖ и автоматическая централизованная смазка в стандартной комплектации
• Проход шпинделя: 85 мм (модели 630) или 105 мм (модели 800)

Шпиндель / Главный привод

• Бесступенчатые программируемые обороты шпинделя с автоматическим 3-ступенчатым главным редуктором
• Номинальная мощность главного привода: 22 кВт (15 кВт при длительной нагрузке) в зависимости от конфигурации

Сменщик инструмента

• Автоматический тяжёлый 4-позиционный сервоприводной резцедержатель для программируемой смены инструмента

Управление и эксплуатация

• Система управления Fagor (опция: Fagor 8058 Elite) с интуитивной цикловой программой и графической симуляцией
• Два электронных маховичка на пульте для быстрой настройки и ручных операций
• Интерфейсы для передачи программ и внешней связи

Стандартная комплектация (фрагмент)

• Система управления Fagor 8058 Elite (в зависимости от комплектации)
• 2 электронных маховичка
• Автоматическая 3-ступенчатая коробка передач
• 4-позиционный сервоприводной резцедержатель
• 3-кулачковый патрон Ø 300 мм
• Задняя бабка
• СОЖ
• Централизованная смазка
• Освещение рабочего места и сервисный инструмент

Опции (примеры)

• Цепной конвейер для стружки
• Sauter 8-позиционный револьвер VDI 40 гидравлический сервопривод
• Втулки редукционные, центры вращающиеся
• Наборы инструментов и пластины

Технические характеристики

• Рабочая зона: Диаметр над станиной: 818 мм; Ширина станины: 450 мм; Высота центров: 420 мм; Диаметр над суппортом: 570 мм; Макс. длина заготовки: 3 100 мм
• Ходы: Ход оси X: 450 мм; Ход оси Z: 3 000 мм
• Шпиндель: Диапазон скоростей: 20 об/мин – 1 500 об/мин; Крепление шпинделя: A1-11; Диаметр отверстия шпинделя: 105 мм
• Ускоренные подачи: X: 5 000 мм/мин; Z: 5 000 мм/мин
• Инструмент: Количество позиций: 4
• Точности: Позиционирование X: 0,015 мм; Позиционирование Z: 0,02 мм; Повторяемость X: 0,007 мм; Повторяемость Z: 0,01 мм
• Задняя бабка: Конус: MT 5; Диаметр выдвижного вала: 105 мм; Ход выдвижного вала: 170 мм
• Мощность: Номинал главного привода: 22 кВт (15 кВт постоянная нагрузка); X: 2 кВт; Z: 3,6 кВт; Общая потребляемая мощность: 40 кВА
• Габариты и масса: Габариты (Д x Ш x В): 5,5 м x 2,25 м x 2,25 м; Масса: ≈6 000 кг
• Серия: Forceturn — циклоуправляемые плоские станки для тяжёлых и длинных заготовок
• Марка: KNUTH
