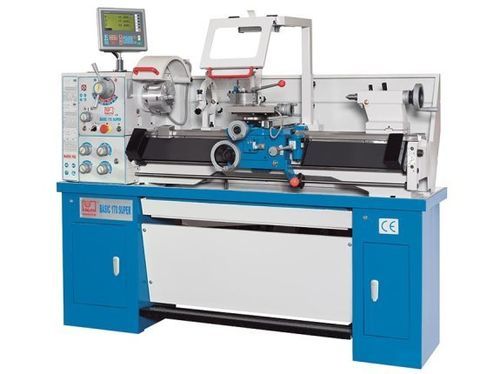

Традиционный токарный станок Basic 170 Super

горизонтальный2 осиCamlock D1-4

Краткое описание
Basic 170 Super — конвенциональный токарный станок по металлу, предназначенный для единичного производства, ремонта и обучения. Широкий набор опций позволяет адаптировать станок под задачи мастерской.

Основные преимущества

• Компактное размещение для мастерских с ограниченной площадью
• Широкая базовая комплектация для разнообразных операций точения
• Индикатор положения по 3 осям с линейными шкалами

Рабочая зона
Расстояние между центрами: 1000 mm
Макс. диаметр над станиной: 330 mm
Макс. диаметр над суппортом: 198 mm

Ходы
Ход X-оси: 170 mm
Ход Z1-оси: 95 mm
Угол поворота верхней салазки: ±360°

Главная шпиндельная коробка
Диапазон частот шпинделя: 70 - 2000 об/мин
Диаметр отверстия шпинделя: 38 mm
Крепление шпинделя: Camlock D1-4
Конус шпинделя: MT5

Подача
Подача по X: 0.014 - 0.38 мм/об
Подача по Z: 0.052 - 1.392 мм/об

Резьбонарезание
Метрическая резьба: 0.4 - 7 mm (26 ступеней)
Whitworth: 4 - 56 TPI (34 ступени)

Задняя бабка
Диаметр пиноли: 33 mm
Конус задней бабки: MT3
Ход пиноли: 100 mm
Поперечная настройка: ±10 mm

Мощность
Номинальная мощность главного двигателя: 1.5 kW

Габариты и вес
Габаритные размеры (Д×Ш×В): 1.83 m × 0.68 m × 1.32 m
Масса: 520 kg

Детали / дополнительные характеристики

• Зубчатые колёса главного привода закалены и отполированы
• Макс. обороты шпинделя 2000 об/мин
• Регулируемая опора шпинделя
• Станина из серого чугуна с двойным V-направлением, закалена и отшлифована
• Механизм блокировки предотвращает одновременную работу ходового винта и вала подачи
• Главный привод и зубчатые передачи под масляной ванной
• Двойностенная картерная коробка с масляной смазкой
• Все направляющие регулируемые
