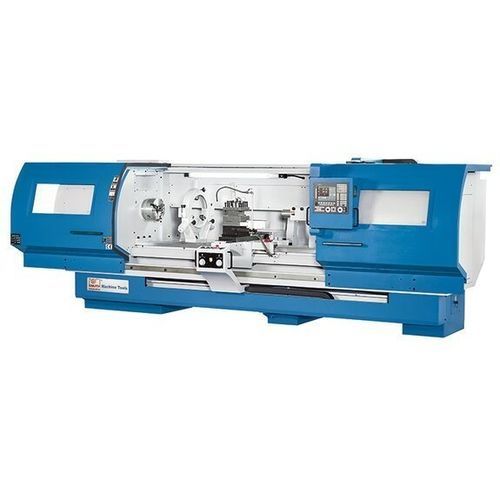

Токарный станок ЧПУ Forceturn 800.50

горизонтальный2 осиплоскостной

Краткое описание
Серия Forceturn 800.50 — это платформа тяжелого токарного станка с ЧПУ для обработки крупных и тяжёлых заготовок длиной до 5100 mm. Жёсткая конструкция с плоской станиной и крупногабаритные закалённые, шлифованные направляющие обеспечивают высокую жёсткость и точность. Система управления Fagor поддерживает интуитивное программирование циклов и функцию Teach-in; два электронных маховика на пульте обеспечивают ручную наладку и точную подводку. Модульные опции позволяют адаптировать станок для участков обслуживания и единичного производства.

Основные преимущества

• Мощный главный привод для тяжёлой резки
• Сервоприводной 4-позиционный сменщик инструментов
• 2 электронных маховика для ручного режима и наладки
• Программирование циклов и графическая симуляция для серийного производства

Конструкция станка / особенности

• Крупногабаритная станина с закалёнными, шлифованными и противоизносными направляющими для высокой жёсткости и точности
• Главный привод рассчитан на обработку заготовок до ≈1700 kg
• Эффективная система СОЖ и автоматическая централизованная смазка в стандартной комплектации
• Варианты прохода шпинделя: 85 mm или 105 mm (модель 800)
• Бесступенчато регулируемые и программируемые обороты шпинделя с автоматической трёхступенчатой коробкой передач
• Мощность главного двигателя: 22 kW (пиковая) / 15 kW (длительная)
• Тяжёлый автоматический 4-позиционный сервоприводной держатель инструмента

Рабочая зона
Диаметр над станиной: 818 mm
Ширина станина: 450 mm
Высота центров: 420 mm
Диаметр над суппортом: 570 mm
Макс. длина заготовки: 5100 mm

Ходы
Ход по X: 450 mm
Ход по Z: 5000 mm

Главный шпиндель
Диапазон оборотов: 20 rpm – 1500 rpm
Крепление шпинделя: A1-11
Проходное отверстие шпинделя: 105 mm

Ускоренный ход
Ускоренный ход X: 5000 mm/min
Ускоренный ход Z: 5000 mm/min

Инструментальная оснастка
Число позиций инструмента: 4 позиции (серво)

Точности
Позиционная точность X: 0,015 mm
Позиционная точность Z: 0,03 mm
Повторяемость X: 0,007 mm
Повторяемость Z: 0,015 mm

Задняя бабка
Конус задней бабки: MT5
Диаметр выдвижного шпинделя: 105 mm
Ход выдвижного шпинделя: 170 mm

Мощности
Номинальная мощность главного привода: 22 kW (15 kW при длительной нагрузке)
Двигатель X-оси: 2 kW
Двигатель Z-оси: 3,6 kW
Общая потребляемая мощность: 40 kVA

Габариты и масса
Габариты (Д x Ш x В): 7,5 m x 2,25 m x 2,45 m
Масса: 8000 kg

Дополнительная информация

• Система Fagor с Profile Editor и графической симуляцией для безопасной наладки
• 2 электронных маховика на пульте для быстрой ручной наладки
• Примеры стандартного оснащения: Fagor 8058 Elite, 3-кулачковый патрон Ø300 mm, СОЖ, централизованная смазка, рабочая лампа
• Интерфейсы: USB и поворотная блок-станция управления для передачи данных

Технические характеристики

• Модель: Forceturn 800.50
• Производитель / Бренд: KNUTH
• Диаметр над станиной: 818 mm
• Ширина станина: 450 mm
• Высота центров: 420 mm
• Диаметр над суппортом: 570 mm
• Макс. длина заготовки: 5100 mm
• Ход X: 450 mm
• Ход Z: 5000 mm
• Диапазон оборотов шпинделя: 20 – 1500 rpm
• Крепление шпинделя: A1-11
• Проходное отверстие шпинделя: 105 mm
• Ускоренный ход X/Z: 5000 mm/min
• Позиции инструмента: 4 (серво)
• Позиционная точность X/Z: 0,015 mm / 0,03 mm
• Повторяемость X/Z: 0,007 mm / 0,015 mm
• Задняя бабка: MT5 / Ø 105 mm / ход 170 mm
• Мощность главного привода: 22 kW (15 kW длительно)
• Общая потребляемая мощность: 40 kVA
• Габариты (Д x Ш x В): 7,5 m x 2,25 m x 2,45 m
• Масса: 8000 kg
