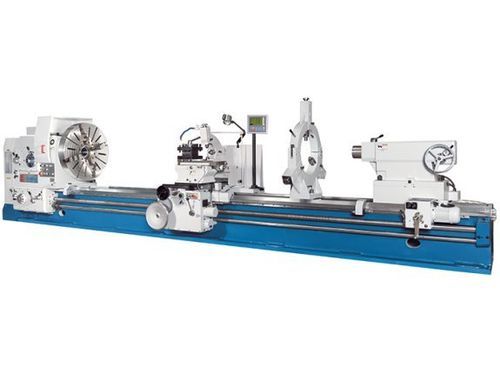

Традиционный токарный станок DL E Heavy 620/5000

горизонтальный3 осидля длинных деталей

Описание продукта
На станках серии DL E Heavy можно обрабатывать действительно большие диаметры и длинные заготовки. Эта серия токарных станков предназначена для традиционной обработки заготовок длиной до 8000 mm и диаметром более 1600 mm. Широкая, усиленная ребрами станина выдерживает большие веса заготовок. Мощные двигатели через многодисковую муфту с тонкой регулировкой приводят главный шпиндель. Ускоренный ход в суппорте и моторное перемещение задней бабки повышают эффективность при больших длинах станины.

Ключевые преимущества

• Межцентровое расстояние до 8000 mm
• Отверстие шпинделя 130 mm
• Главный привод 22 kW
• Ускоренные ходы по осям X и Z
• В комплекте установлен 3‑осевой индикатор положения

Рабочая зона
Длина заготовки (макс.): 5.000 mm
Макс. Ø заготовки над станиной: 1.250 mm
Макс. Ø над суппортом: 900 mm
Масса заготовки (макс.): 6.000 kg
Ширина станины: 755 mm
Макс. вес при работе между центрами: 6.000 kg
Макс. вес при креплении в патроне: 1.500 kg

Ходы
Ход оси X: 630 mm
Ход оси Z: 4.800 mm
Ход оси Z1: 300 mm
Диапазон поворота суппорта: ±180°

Главный шпиндель
Обороты шпинделя (справа): 3,15 1/min - 315 1/min
Обороты шпинделя (слева): 4 1/min - 315 1/min
Отверстие шпинделя: 130 mm
Крепление шпинделя: ISO A2-15

Ускоренный ход
Ускоренный ход X: 1.870 mm/min
Ускоренный ход Z: 3.740 mm/min

Подачи
Подача X: 0,064 mm/об - 12 mm/об
Подача Z: 0,032 mm/об - 6 mm/об
Подача Z1: 0,016 mm/об - 3 mm/об

Резьбонарезание
Метрическая резьба: 1 mm - 120 mm
Диаметральная резьба: (42) 30 - 1/4 DP
Модульная резьба: 0,5 mm - 60 mm
Резьба Whitworth: (48) 0,5 - 60 TPI

Задняя бабка
Диаметр хвостовика задней бабки: 160 mm
Конус хвостовика: метрич. 80
Ход хвостовика: 300 mm
Поперечная регулировка задней бабки: ±2,5 mm

Мощность привода
Мощность главного привода: 22 kW

Габариты и масса
Габариты (Д×Ш×В): 8,1 m x 1,88 m x 1,92 m
Масса: 13.300 kg

Стандартная комплектация / выбранные позиции

• 3‑осевой УЦИ X.Pos 3.2 (собран)
• Защитная муфта перегрузки в фартуке
• Джойстик для управления подачами X и Z на суппорте
• Моторное позиционирование задней бабки (для межцентровых расстояний ≥ 3000 mm)
• Люнеты и опоры для длинных заготовок

Технические характеристики

• Модель: DL E Heavy 620/5000
• Длина заготовки (макс.): 5.000 mm
• Диаметр над станиной: 1.250 mm
• Диаметр над суппортом: 900 mm
• Макс. масса заготовки: 6.000 kg
• Ширина станины: 755 mm
• Ходы X/Z/Z1: 630 / 4.800 / 300 mm
• Главный привод: 22 kW
• Ускоренные ходы X/Z: 1.870 / 3.740 mm/min
• Диапазоны подач X/Z/Z1: 0,064–12 / 0,032–6 / 0,016–3 mm/об
• Диапазоны резьб: метрическая 1–120 mm; модуль 0,5–60 mm; Whitworth 0,5–60 TPI
• Хвостовик/ход: 160 mm / 300 mm
• Габариты (Д×Ш×В): 8,1 m × 1,88 m × 1,92 m
• Масса станка: 13.300 kg
