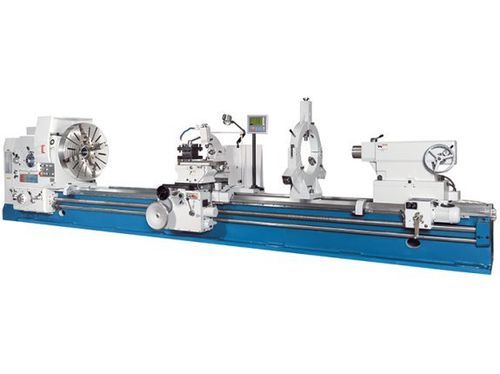

Традиционный токарный станок DL E Heavy 800/5000

горизонтальный3 осидля длинных деталей

Описание продукта
DL E Heavy 800/5000 — это традиционный тяжёлый токарный станок, рассчитанный на обработку заготовок большого диаметра и большой длины. Модель обеспечивает длину заготовки до 5 000 мм (варианты серии до 8 000 мм) и диаметр обработки над станиной до 1 600 мм. Широкая станина с усиленными рёбрами выдерживает большие нагрузки, а отдельные приводные узлы обеспечивают точное управление шпинделем и подачами.

Основные преимущества

• Межцентровое расстояние серии: до 8 000 мм
• Диаметр обработки над станиной: 1 600 мм
• Отверстие шпинделя: 130 мм (ISO A2-15)
• Номинальная мощность главного привода: 22 кВт
• Установлен индикатор позиции по 3 осям

Рабочая зона

• Длина заготовки (макс.): 5 000 мм
• Макс. Ø заготовки над станиной: 1 600 мм
• Макс. Ø над суппортом: 1 280 мм
• Макс. масса заготовки (между центрами): 6 000 кг
• Макс. масса заготовки (при креплении в патроне): 1 500 кг
• Ширина станины: 970 мм

Ходы

• Ход по X: 820 мм
• Ход по Z: 4 800 мм
• Ход по Z1: 200 мм
• Диапазон поворота верхней траверсы: ± 180°

Главная шпиндельная группа

• Частоты вращения шпинделя (право): 2,5 – 250 об/мин
• Частоты вращения шпинделя (лево): 3,15 – 250 об/мин
• Отверстие шпинделя: 130 мм
• Принадлежность шпинделя: ISO A2-15

Ускоренные подачи

• Ускоренный ход X: 1 870 мм/мин
• Ускоренный ход Z: 3 740 мм/мин

Подачи

• Подача X: 0,064 – 12 мм/об
• Подача Z: 0,032 – 6 мм/об
• Подача Z1: 0,016 – 3 мм/об

Резьбонарезание

• Метрическая: 1 – 120 мм
• Диаметральная / дюймовая: (42) 30 – 1/4 DP
• Модуль: 0,5 – 60 мм
• Whitworth: (48) 0,5 – 60 TPI

Задняя бабка

• Диаметр пиноли: 160 мм
• Конус пиноли: метрический 80
• Ход пиноли: 300 мм
• Поперечная регулировка: ± 2,5 мм

Мощность привода

• Мощность главного привода: 22 кВт

Габариты и масса

• Габаритные размеры (Д x Ш x В): 8,04 м x 2,06 м x 2,23 м
• Масса станка: ок. 16 200 кг

Комплектация по умолчанию

• 3-осевой индикатор позиции, установленный
• 4-щёчный патрон Ø 1 400 мм
• Система охлаждения СОЖ
• Неподвижная люнет 220–630 мм
• Моторная задняя бабка
• LED-осветитель для рабочего места
• Центровые наконечники и редукционные втулки
• Фундаментные болты и централизованная смазка
• Сервисный инструмент и руководство по эксплуатации

Технические характеристики (ключевые)

• Модель / серия: DL E Heavy 800/5000
• Макс. длина заготовки (эта модель): 5 000 мм (варианты серии до 8 000 мм)
• Макс. диаметр над станиной: 1 600 мм
• Отверстие шпинделя: 130 мм (ISO A2-15)
• Главный двигатель: 22 кВт
• Ускоренные подачи X/Z: 1 870 / 3 740 мм/мин
• Ходы X/Z/Z1: 820 / 4 800 / 200 мм
• Масса станка: ≈ 16 200 кг
• Макс. вес заготовки между центрами: 6 000 кг
