Традиционный токарный станок DL S 515/4000
горизонтальный3 осижесткий

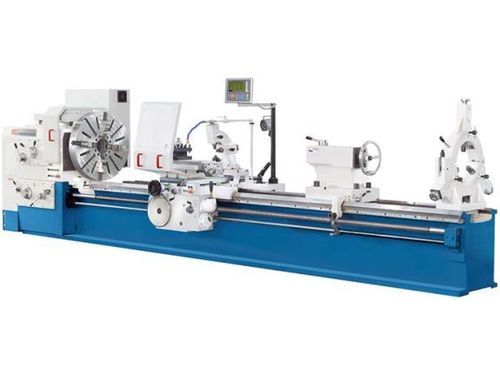

Традиционный токарный станок - DL S 515/4000 - Knuth Machine Tools - горизонтальный / 3 оси / жесткий
Традиционный токарный станок - DL S 515/4000 - Knuth Machine Tools - горизонтальный / 3 оси / жесткий
Традиционный токарный станок - DL S 515/4000 - Knuth Machine Tools - горизонтальный / 3 оси / жесткий - изображение - 2
Традиционный токарный станок - DL S 515/4000 - Knuth Machine Tools - горизонтальный / 3 оси / жесткий - изображение - 3
Традиционный токарный станок - DL S 515/4000 - Knuth Machine Tools - горизонтальный / 3 оси / жесткий - изображение - 4
Традиционный токарный станок - DL S 515/4000 - Knuth Machine Tools - горизонтальный / 3 оси / жесткий - изображение - 5
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Knuth Machine Tools

Характеристики

Тип управления
традиционный
Направление шпинделя
горизонтальный
Количество осей
3 оси
Конструкция
жесткий
Применение
для интенсивного использования, для крупногабаритных деталей, для деталей большого диаметра, для длинных деталей, для тяжелой токарной обработки
Рабочая характеристика
высокая жесткость, мощный
Другие характеристики
с индикатором положения
Диаметр

1 000 mm
(39,37 in)

Скорость вращения

МАКС.: 630 rpm
(3 958,407 rad.min-1)

МИН.: 5 rpm
(31,416 rad.min-1)

Ход Х

520 mm
(20 in)

Ход Z

3 700 mm
(146 in)

Быстрая подача по оси X

0 mm/min, 5 mm/min
(0 in/s, 0 in/s)

Быстрая подача по оси Z

0 mm/min, 10 mm/min
(0 in/s, 0 in/s)

Номинальная мощность

22 kW
(29,9 hp)

Габаритная длина

6 150 mm
(242 in)

Габаритная ширина

1 500 mm
(59 in)

Общая высота

1 600 mm
(63 in)

Вес

8 400 kg
(18 519 lb)

Описание

Описание
DL S 515/4000 — тяжёлый токарный станок для традиционной обработки больших диаметров и длинных заготовок. Предназначен для обработки заготовок длиной до 4 000 мм и диаметром обточки свыше 720 мм; цельная широкая станина с усиленными рёбрами рассчитана на большие массы и значительные силы резания.

Основные преимущества
  • Расстояние между центрами до 4 000 мм
  • Отверстие шпинделя: 100 мм
  • 4-ступенчатая регулировка частоты шпинделя
  • Главный привод 22 кВт для высокого крутящего момента
  • Быстрые подачи по X и Z для оперативного позиционирования
  • Встроенная 3‑осевая индикация положения (разрешение 0,01 / 0,005 мм)


Детали изделия
  • Особо тяжёлая широкая станина моноблочной конструкции с глубокими рёбрами для уменьшения деформации под нагрузкой
  • Призматические направляющие индукционно закалены и отшлифованы для длительной точности и минимального износа
  • Массивная передняя бабка с коническими роликовыми подшипниками и отверстием шпинделя 100 мм обеспечивает стабильность при больших нагрузках
  • Ручное 4‑ступенчатое коробление передач в сочетании с частотным приводом обеспечивает точную настройку оборотов и высокий крутящий момент
  • Джойстик на суппорте для прямого управления подачами по X и Z
  • Регулируемая предохранительная муфта в фартуке защищает механизм подачи
  • Суппорт и верхняя каретка рассчитаны на большие силы резания
  • Индикация позиции с памятью для инструментов, расчётом резьб и преобразованием мм/дюймы


Технические характеристики
  • Модель: DL S 515/4000
  • Применение: тяжёлый токарный станок для крупных деталей, традиционная обработка
  • Расстояние между центрами (макс.): 4 000 мм
  • Диаметр обточки над станиной: 1 000 мм
  • Диаметр обточки над суппортом: 720 мм
  • Отверстие шпинделя: 100 мм
  • Частота вращения шпинделя: 5 - 630 1/min (4 ступени)
  • Мощность главного привода: 22 кВт
  • Быстрые подачи X / Z: 1 800 / 3 640 мм/мин
  • Ходы X / Z / Z1: 520 / 3 700 / 250 мм
  • Размер хвостовика инструмента: 32 x 32 мм
  • Максимальная масса заготовки: 4 000 кг
  • Габариты (Д x Ш x В): 6,15 m x 1,5 m x 1,6 m
  • Масса станка: 8 400 кг
