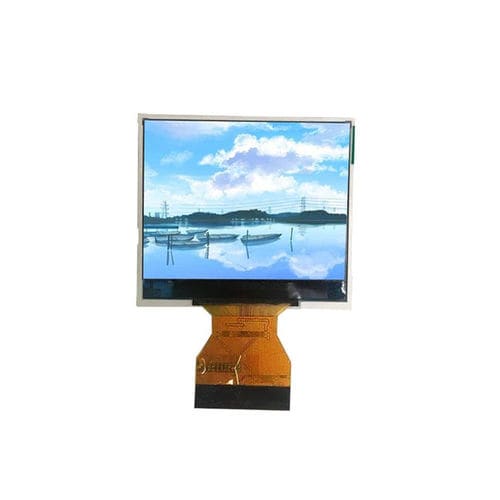

Блок индикации TFT LCD YX20013A

IPSсенсорныйцветной

Обзор продукта
YX20013A — 2,0-дюймовый IPS трансмиссивный TFT LCD модуль с сенсорным управлением и разрешением 320×240 (RGB). Модуль интегрирует драйвер ILI9342C, поддерживает интерфейс 3SPI + RGB и использует подсветку из 3 белых светодиодов. Предназначен для систем на базе MCU и встроенных процессоров, где требуется компактный сенсорный дисплей с широким углом обзора.

Основные характеристики

• Модель: YX20013A
• Размер дисплея: 2,0 дюйма
• Разрешение: 320 × 240 (RGB)
• Активная область: 40,8 × 30,6 мм
• Габаритные размеры: 46,1 × 40,96 × 2,53 мм
• Шаг пикселя: 0,1275 × 0,1275 мм
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Угол обзора: IPS широкого обзора
• Драйвер IC: ILI9342C
• Интерфейс: 3SPI + RGB
• Подсветка: 3 × белых светодиода
• Контрастность: 800:1 (типично)
• Цветовой охват: 60% (типично)
• Яркость: 300 cd/m² (типично)
• Равномерность яркости: 80% (типично)
• Время отклика: 25 мс (типично)

Механический чертеж
Механические размеры: 46,1 × 40,96 × 2,53 мм. Активная область: 40,8 × 30,6 мм. Механический чертеж и позиции разъемов предоставляются для интеграции и монтажа.

Оптические характеристики

• Контрастность: 800:1 (типично)
• Цветовой охват: 60% (типично)
• Яркость: 300 cd/m² (типично)
• Равномерность яркости: 80% (типично)
• Время отклика: 25 мс (типично)

Электрические характеристики

• Аналоговое напряжение питания (VCC): 3,3 В
• Входной высокий уровень: ≥ 0,7 × IOVCC
• Входной низкий уровень: ≤ 0,3 × IOVCC

Условия эксплуатации

• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Области применения

• Панели промышленного управления и HMI
• Портативные медицинские приборы
• Умные терминалы и переносные устройства
• Встроенные системы и платформы разработки

Информация для заказа
Модель: YX20013A. Технический лист, механические чертежи и опции по настройке (тип сенсора, конфигурация интерфейса) доступны по запросу. По срокам поставки и ценам оптом обращаться к поставщику.
