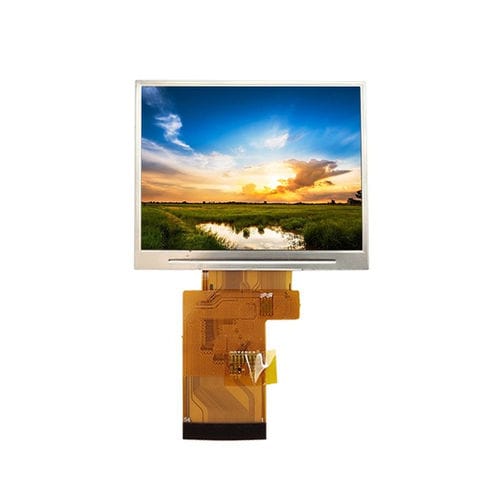

Блок индикации TFT LCD YX35033 series

IPSцветной320x240

Обзор продукта
YX35033A — 3,5-дюймовый TFT-LCD модуль с разрешением 320×240 и 24-битным RGB-интерфейсом, предназначенный для промышленных панелей управления, портативных устройств и встроенных систем. Управляется драйвером ST7272 и обеспечивает широкие углы обзора и стабильное качество изображения при много позиционных наблюдениях.

Ключевые особенности

• Размер дисплея: 3,5 дюйма
• Разрешение: 320 (RGB) × 240
• Интерфейс: 24-битный RGB
• Драйвер IC: ST7272
• Применения: промышленные панели управления, портативные устройства, встроенные системы, консоли управления, счетчики
• Широкий угол обзора с равномерной видимостью

Основные характеристики (фрагмент)
Размер дисплея: 3,5 дюйма
Тип LCD: TFT-LCD, трансмиссивный
Разрешение: 320 (RGB) × 240
Активная область: 70.08 × 52.56 мм
Габаритные размеры: 76.9 × 63.9 × 3.1 мм
Шаг пикселя: 0.219 × 0.219 мм
Направление просмотра: All-O'Clock (широкое направление / IPS)
Драйвер IC: ST7272
Интерфейс: 24-битный RGB

Оптические характеристики (фрагмент)
Контрастность: 500 : 1
Цветовой охват: 60%
Яркость: 350 cd/m²
Однородность яркости: 60%
Угол обзора (CR ≥ 10): 70°–80° (во всех направлениях)
Время отклика: 16 ms

Условия эксплуатации
Температура эксплуатации: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Варианты модели / Сопутствующие обозначения

• YX35033A
• YX35033ACT
• YX35033ART

Технические характеристики (кратко)

• Размер дисплея: 3,5 дюйма
• Разрешение: 320×240 (RGB)
• Тип LCD: TFT-LCD, трансмиссивный
• Активная область: 70.08 × 52.56 мм
• Габаритные размеры: 76.9 × 63.9 × 3.1 мм
• Шаг пикселя: 0.219 × 0.219 мм
• Направление просмотра: All-O'Clock / IPS
• Драйвер IC: ST7272
• Интерфейс: 24-битный RGB
• Контрастность: 500:1
• Цветовой охват: 60%
• Яркость: 350 cd/m²
• Однородность яркости: 60%
• Угол обзора (CR ≥ 10): 70°–80° (во всех направлениях)
• Время отклика: 16 ms
• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
