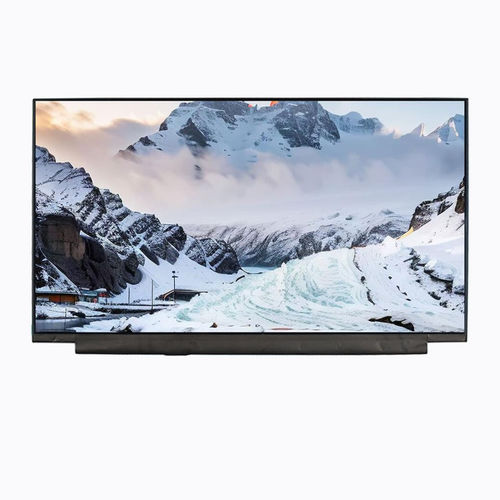

Блок индикации TFT LCD YX21520376811FA-LP8

IPSцветной1920x1080

Обзор продукта
YX21520376811FA-LP8 от Yousee — 21,5-дюймовый IPS TFT-LCD модуль отображения с разрешением 1920×1080 (Full HD) и интерфейсом LVDS. Предназначен для промышленных мониторов, HMI-панелей, встроенных дисплейных платформ и профессионального визуализирующего оборудования, где требуются большой экран, широкие углы обзора и стабильная длительная работа.

Ключевые характеристики

• 21,5" Full HD (1920×1080) IPS TFT-LCD, трансмиссивный
• All-O'Clock направление обзора (широкие углы с постоянной яркостью и цветопередачей)
• Интерфейс LVDS для надежной передачи сигнала и повышенной помехозащищенности в промышленных условиях
• Белая LED-подсветка
• Режим отображения Normally Black; структура пикселей — вертикальные RGB-строки

Основные характеристики (таблица)
Размер дисплея: 21,5 inch
Тип ЖК: IPS TFT-LCD, трансмиссивный
Режим отображения: Normally Black
Разрешение: 1920 (RGB) × 1080
Активная область: 476.06 × 267.79 mm
Габаритные размеры: 495.60 × 292.20 × 11.50 mm
Шаг пикселя: 0.24825 × 0.24825 mm
Расположение пикселей: вертикальные RGB-строки
Направление обзора: All-O'Clock (IPS)
Интерфейс: LVDS
Подсветка: белая LED

Оптические характеристики (таблица)
Разрешение (тип.): 1920 × 1080
Контрастность (тип.): 1000 : 1
Цветовой охват (тип.): 72% NTSC
Яркость (тип.): 250 cd/m²
Однородность яркости (тип.): 80%
Углы обзора (CR ≥ 10): 85° / 85° / 85° / 85°
Время отклика (тип.): 30 ms

Условия эксплуатации (таблица)
Рабочая температура: 0°C ~ +50°C
Температура хранения: -20°C ~ +60°C

Механический чертеж
Габаритные размеры и механический чертеж предоставлены для справки по интеграции и креплению: габарит 495.60 × 292.20 × 11.50 mm; активная область 476.06 × 267.79 mm.

Примечания по применению

• Предназначено для промышленных мониторов, HMI, встроенных платформ и профессионального визуализирующего оборудования.
• Интерфейс LVDS рекомендуется в электрически шумных промышленных условиях из‑за надежной передачи сигнала и помехозащищенности.
• IPS‑технология обеспечивает стабильный контраст и точную цветопередачу на широких углах обзора — подходит для операторских панелей и диспетчерских.

Технические характеристики

• Модель: YX21520376811FA-LP8
• Бренд: Yousee
• Размер дисплея: 21,5 inch
• Разрешение: 1920 (RGB) × 1080 (Full HD)
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Режим отображения: Normally Black
• Направление обзора: All-O'Clock (IPS)
• Интерфейс: LVDS
• Активная область: 476.06 × 267.79 mm
• Габаритные размеры: 495.60 × 292.20 × 11.50 mm
• Шаг пикселя: 0.24825 × 0.24825 mm
• Расположение пикселей: вертикальные RGB-строки
• Подсветка: белая LED
• Контрастность: 1000 : 1 (тип.)
• Цветовой охват: 72% NTSC (тип.)
• Яркость: 250 cd/m² (тип.)
• Однородность яркости: 80% (тип.)
• Углы обзора (CR ≥ 10): 85° / 85° / 85° / 85°
• Время отклика: 30 ms (тип.)
• Рабочая температура: 0°C ~ +50°C
• Температура хранения: -20°C ~ +60°C
