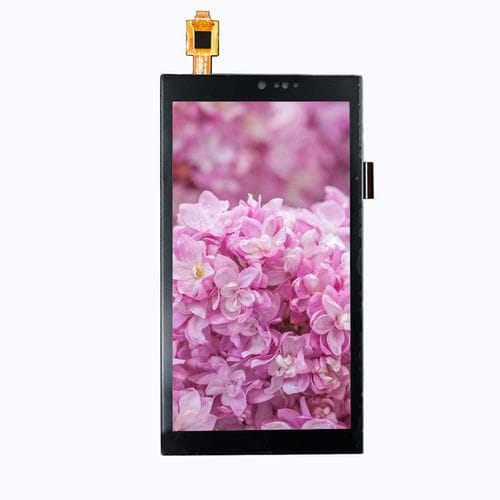

Блок индикации TFT LCD YX50092A

IPSцветнойграфический

Обзор продукта
YX50092A — это 5,0-дюймовый TFT-LCD модуль с разрешением HD 720×1280 в портретной ориентации. Обеспечивает высокую плотность пикселей и равномерную видимость All-O’Clock (IPS) под разными углами. Предназначен для ручных терминалов, промышленных HMI, умных устройств и встроенных систем; модуль поддерживает 3-проводной SPI для управления и 24-битный RGB для передачи видео, что обеспечивает гибкую интеграцию с MCU и SoC. Тонкая конструкция модуля (≈1,7 мм) и компактные габариты подходят для устройств с ограниченным пространством.

Основные характеристики
Размер дисплея: 5,0 дюйма
Тип ЖК: TFT-LCD, трансмиссивный
Разрешение: 720 (RGB) × 1280
Активная область: 62,1 × 110,4 мм
Габариты: 64,8 × 118,63 × 1,7 мм
Шаг пикселя: 0,0945 × 0,0945 мм
Направление обзора: All-O’Clock (IPS / обзор во всех направлениях)
Интерфейс: 3-проводной SPI + 24-бит RGB

Оптические характеристики
Разрешение (типичное): 720 × 1280
Контрастность (типичное): 800 : 1
Цветовой охват (типичное): 60%
Яркость (типичное): 450 кд/м²
Равномерность яркости (типичное): 80%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика (типичное): 25 мс

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Механические чертежи и изображения
Компактная механическая конструкция с толщиной модуля ≈1,7 мм. Механические чертежи и изображения размеров доступны для справки по интеграции и креплению.

Применение
Подходит для ручных терминалов, промышленных HMI, умных устройств и встроенных систем отображения, где требуется портретный дисплей высокой плотности пикселей с интерфейсом SPI + RGB.

Технические характеристики

• Модель: YX50092A
• Размер дисплея: 5,0 дюйма
• Разрешение: 720 (RGB) × 1280
• Тип ЖК: TFT-LCD, трансмиссивный
• Активная область: 62,1 × 110,4 мм
• Габариты: 64,8 × 118,63 × 1,7 мм
• Шаг пикселя: 0,0945 × 0,0945 мм
• Интерфейс: 3-проводной SPI + 24-бит RGB
• Направление обзора: All-O’Clock / IPS, 80° (во всех направлениях)
• Контрастность: 800 : 1 (типичное)
• Цветовой охват: 60% (типичное)
• Яркость: 450 кд/м² (типичное)
• Равномерность яркости: 80% (типичное)
• Время отклика: 25 мс (типичное)
• Рабочая темп.: -20°C ~ +70°C
• Темп. хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
• Толщина модуля: ~1,7 мм
