Блок индикации TFT LCD YX39501B

TNцветной320x480

Обзор продукта

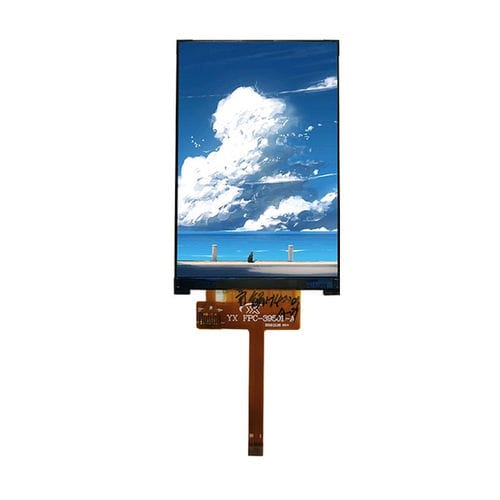

Yousee YX39501B — 3.95-дюймовый SPI TFT-LCD модуль с разрешением 320×480 и контроллером ST7796S. Предназначен для промышленных панелей управления, портативных устройств и встроенных HMI. Модуль использует a-Si TN позитивную трансмиссивную матрицу, оптимизированную для просмотра в положении 12 часов, обеспечивая хорошую читаемость спереди и стабильную яркость в приложениях с фиксированной ориентацией. Интерфейс SPI упрощает интеграцию с MCU для экономичных встроенных систем.

Ключевые характеристики

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

Механика и интеграция
Предоставлены габаритные размеры и механические чертежи для выреза панели и монтажа. Толщина модуля 2.39 мм подходит для компактных встроенных конструкций; см. механический чертеж для размещения разъемов и точек крепления.

Оптика и характеристики

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

Условия эксплуатации

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

Применения

• Промышленные панели управления и встроенные HMI-системы
• Портативные и ручные приборы
• Счетчики, медицинские терминалы и другие дисплеи с фиксированной ориентацией
