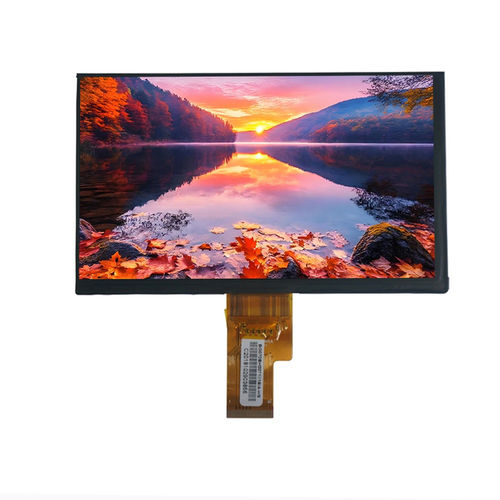

Блок индикации TFT LCD YX10121151816HE

TNцветной1024x600

Обзор
YX10121151816HE — 10,1" TFT ЖК‑модуль с разрешением 1024×600 (WSVGA) и интерфейсом LVDS, предназначенный для промышленных HMI, встроенных устройств и профессиональных дисплейных приложений, где требуются стабильная передача сигнала и долговременная надежность. Площадь дисплея 10,1" повышает читаемость на панелях оператора, системах мониторинга и графических контрольных панелях. Режим Normally Black и LVDS обеспечивают сбалансированную контрастность и высокую помехоустойчивость в электрически шумных условиях.

Основные характеристики
Размер дисплея — 10,1 дюйма
Тип ЖК — TFT‑LCD, трансмиссивный
Режим отображения — Normally Black
Разрешение — 1024 (RGB) × 600 (WSVGA)
Активная область — 222,72 × 125,28 мм
Габариты — 235,00 × 143,00 × 5,20 мм
Шаг пикселя — 0,2175 × 0,2088 мм
Расположение пикселей — RGB Vertical Stripe
Направление просмотра — 6 часов (TN)
Интерфейс — LVDS
Подсветка — белый LED

Оптические характеристики
Разрешение — 1024 × 600
Контрастность — 500 : 1
Яркость — 300 cd/m²
Равномерность яркости — 80%
Угол обзора (CR ≥ 10) — 70° / 70° / 50° / 70°
Время отклика — 25 ms

Условия эксплуатации
Температура эксплуатации — -20°C до +70°C
Температура хранения — -30°C до +80°C
Влажность — ≤ 90% RH (60°C)

Применение

• Промышленные системы управления
• Интерфейсы человек‑машина (HMI)
• Встраиваемые устройства и профессиональные дисплеи
• Панели оператора, системы мониторинга и графические панели управления

Технические характеристики

• Модель: YX10121151816HE
• Бренд: Yousee
• Размер дисплея: 10,1 дюйма
• Разрешение: 1024 (RGB) × 600 (WSVGA)
• Тип ЖК: TFT‑LCD, трансмиссивный
• Режим отображения: Normally Black
• Направление просмотра: 6 часов (TN)
• Интерфейс: LVDS
• Активная область: 222,72 × 125,28 мм
• Габариты: 235,00 × 143,00 × 5,20 мм
• Шаг пикселя: 0,2175 × 0,2088 мм
• Расположение пикселей: RGB Vertical Stripe
• Подсветка: белый LED
• Контрастность: 500:1
• Яркость: 300 cd/m²
• Равномерность яркости: 80%
• Угол обзора (CR ≥ 10): 70°/70°/50°/70°
• Время отклика: 25 ms
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
