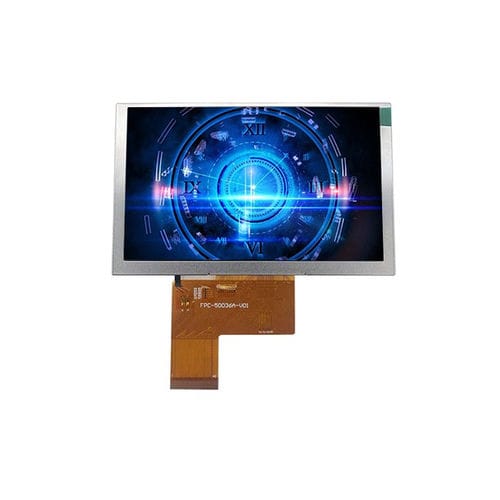

Блок индикации LED YX070IK27842472A

TFT LCDIPSцветной

Обзор
YX070IK27842472A — 7,0-дюймовый высокояркий TFT-LCD модуль с разрешением 800×480 и интерфейсом 24-бит RGB. Разработан для промышленных систем управления, наружного оборудования, автомобильных дисплеев и встроенных приложений; обеспечивает хорошую читаемость при ярком внешнем освещении с типичной яркостью до 900 cd/m². Модуль работает в режиме Normally Black и использует IPS для широких углов обзора и стабильной цветопередачи.

Основные характеристики
Размер дисплея: 7.0 inch
Тип ЖК: TFT-LCD, пропускающий
Режим отображения: Normally Black
Разрешение: 800 (RGB) × 480
Активная область: 153.84 × 85.63 mm
Габариты: 165.0 × 100.0 × 5.7 mm
Шаг пикселя: 0.1506 × 0.1432 mm
Расположение пикселей: RGB Vertical Stripe
Направление обзора: All-O’Clock
Интерфейс: 24-bit RGB
Подсветка: белый LED

Оптические характеристики
Разрешение (тип.): 800 × 480
Контрастность (тип.): 800 : 1
Яркость (тип.): 900 cd/m²
Однородность яркости (тип.): 80%
Угол обзора (CR ≥ 10, тип.): 80° (во всех направлениях)
Время отклика (тип.): 25 ms

Механическая схема
Механическая схема и чертеж размеров приведены на странице продукта для справки при интеграции. Размеры и детали крепления облегчают установку в панели и HMI-системы.

Дополнительные примечания к продукту
Модуль использует белую LED-подсветку и входной интерфейс 24-бит RGB. Предназначен для промышленных и уличных применений, требующих высокой яркости и читаемости на солнце.

Характеристики / технические спецификации

• Model: YX070IK27842472A
• Размер дисплея: 7.0 inch
• Разрешение: 800 (RGB) × 480
• Тип LCD: TFT-LCD, пропускающий
• Режим отображения: Normally Black
• Технология отображения: IPS (широкий угол) / Направление обзора: All-O'Clock
• Интерфейс: 24-bit RGB
• Подсветка: белый LED
• Активная область: 153.84 × 85.63 mm
• Габариты: 165.0 × 100.0 × 5.7 mm
• Шаг пикселя: 0.1506 × 0.1432 mm
• Расположение пикселей: RGB Vertical Stripe
• Контрастность (typ): 800 : 1
• Яркость (typ): 900 cd/m² (читаемый при солнечном свете / высокая яркость)
• Однородность яркости (typ): 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика (typ): 25 ms
• Рабочая температура: -20°C до +60°C
• Температура хранения: -30°C до +70°C
• Типичные применения: промышленное управление, наружное оборудование, автомобильные дисплеи, встроенные системы
