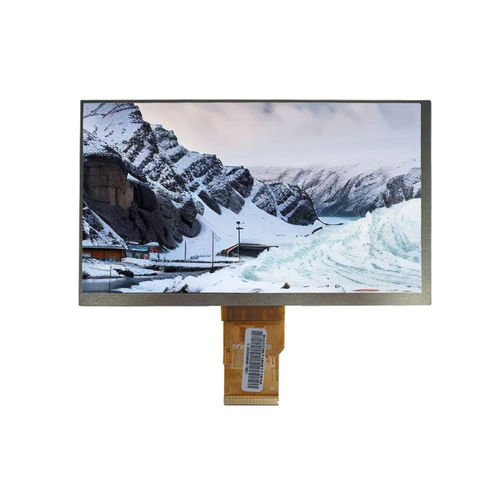

Блок индикации TFT LCD YX07021312416BC

TNцветной1024x600

Обзор продукта
YX07021312416BC от Yousee — это 7,0-дюймовый модуль TFT-LCD с разрешением 1024×600 (WSVGA) и интерфейсом 24-бит RGB. Разработан для промышленных панелей управления, HMI и встроенных дисплеев в автоматизации; обеспечивает более высокую детализацию по сравнению с WVGA и имеет трансмиссивный режим отображения Normally White, подходящий для внутренних промышленных условий.

Ключевые характеристики

• Размер дисплея: 7,0 дюйма
• Разрешение: 1024 (RGB) × 600 (WSVGA)
• Интерфейс: 24-бит RGB
• Тип LCD: TFT-LCD, трансмиссивный
• Режим отображения: Normally White
• Направление обзора: 6 часов (TN)

Основные характеристики (table)
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

Механические чертежи
Механические чертежи и размерные схемы предоставляются для справки при интеграции и монтаже в шкафы управления и встраиваемые корпуса.

Оптические характеристики (table)
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

Условия эксплуатации (table)
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

Характеристики / Технические спецификации

• Model: YX07021312416BC
• Display size: 7.0 inch
• Resolution: 1024×600 (RGB)
• Active area: 154.21 × 85.92 mm
• Outline dimensions: 165.0 × 100.0 × 3.5 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Pixel arrangement: RGB vertical stripe
• LCD type: TFT-LCD, transmissive
• Display mode: Normally White
• Viewing direction: 6 O'Clock (TN)
• Interface: 24-bit RGB
• Backlight: White LED
• Luminance (typical): 300 cd/m²
• Contrast ratio (typical): 500:1
• Viewing angle (CR ≥ 10): 70°/70°/50°/70°
• Response time: 25 ms
• Operating temperature: -10°C to +60°C
• Storage temperature: -20°C to +70°C
• Типичные применения: промышленные панели управления, HMI-системы, встроенные дисплеи в автоматизационном оборудовании
