Блок индикации TFT LCD YX35024A
TNцветной320x480

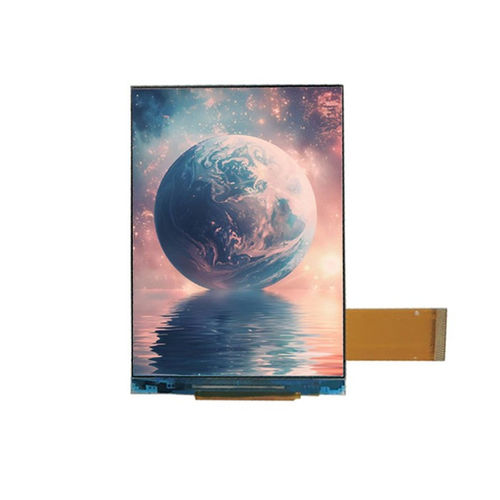

Блок индикации TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / цветной / 320x480
Блок индикации TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / цветной / 320x480
Блок индикации TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / цветной / 320x480 - изображение - 2
Блок индикации TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / цветной / 320x480 - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Shenzhen Yousee Technology Co., Ltd.

Характеристики

Тип экрана
TFT LCD, TN
Тип
цветные
Формат
320x480
Размер экрана
3,5"
Место применения
промышленные
Интерфейс
RGB, микроконтроллер
Длина

54,48 mm
(2,145 in)

Ширина

84,71 mm
(3,335 in)

Толщина

2,3 mm
(0,091 in)

Температура использования

МАКС.: 70 °C
(158 °F)

МИН.: -20 °C
(-4 °F)

Описание

Обзор продукта
YX35024A — 3,5-дюймовый TFT-LCD модуль с разрешением 320×480, поддерживающий двойные интерфейсы MCU и RGB. Предназначен для промышленных панелей управления, портативных терминалов и встроенных HMI-систем.
Модуль использует трансмиссивную TN-TFT матрицу, оптимизированную для просмотра в направлении 12 часов, обеспечивая четкую фронтальную читаемость, стабильную яркость и надежную работу в приложениях с фиксированной ориентацией, таких как приборы, пульты управления и переносные приборы.
На базе драйвера ILI9488 модуль поддерживает управление через MCU и высокоскоростной RGB-вход, предоставляя системным инженерам гибкие варианты интеграции для балансировки стоимости, производительности и сложности системы.

Основные характеристики
Размер дисплея: 3,5 дюйма
Тип LCD: TN TFT-LCD, трансмиссивный
Разрешение: 320 (RGB) × 480
Активная область: 48,96 × 73,44 mm
Габаритные размеры: 54,48 × 84,71 × 2,30 mm
Шаг пикселя: 0,08625 × 0,08625 mm
Направление просмотра: 12 часов
Драйвер IC: ILI9488
Интерфейс: MCU / RGB

Оптические характеристики
Разрешение: 320 × 480
Контрастность: 800 : 1
Цветовой охват: 60%
Яркость: 300 cd/m²
Однородность яркости: 80%
Углы обзора (CR ≥ 10): 70° (L/R), 70° (U), 60° (D)
Время отклика: 25 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Механика
Схема и механический чертеж доступны на странице продукта для сведений о размерах и монтаже.

Технические характеристики
  • Модель: YX35024A
  • Марка: Yousee
  • Размер дисплея: 3,5 дюйма
  • Разрешение: 320 × 480 (RGB)
  • Тип LCD: TN, трансмиссивный
  • Драйвер IC: ILI9488
  • Интерфейс: MCU / RGB
  • Активная область: 48,96 × 73,44 mm
  • Габаритные размеры: 54,48 × 84,71 × 2,30 mm
  • Шаг пикселя: 0,08625 × 0,08625 mm
  • Направление просмотра: 12 часов
  • Контрастность: 800 : 1
  • Цветовой охват: 60%
  • Яркость: 300 cd/m²
  • Однородность яркости: 80%
  • Углы обзора (CR ≥ 10): 70° (L/R), 70° (U), 60° (D)
  • Время отклика: 25 ms
  • Рабочая температура: -20°C ~ +70°C
  • Температура хранения: -30°C ~ +80°C
  • Влажность: ≤ 90% RH (60°C)
Более подробная информация на сайте Shenzhen Yousee Technology Co., Ltd.
