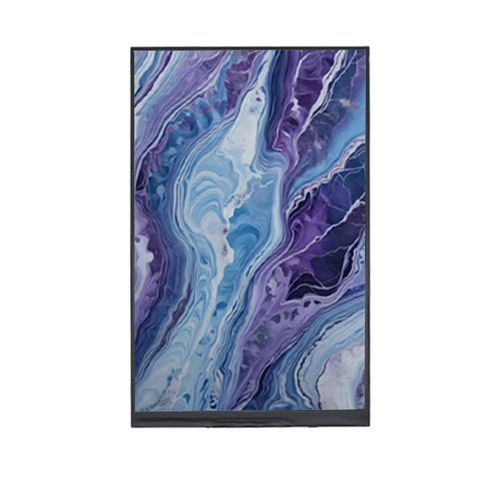

Блок индикации TFT LCD YX08025252481HB

IPSцветной800x1280

Обзор продукта
YX08025252481HB — 8,0-дюймовый IPS MIPI TFT-LCD модуль с разрешением 800 × 1280 и интерфейсом MIPI DSI, разработанный для промышленных панелей управления, медицинского оборудования, портативных терминалов и встраиваемых HMI-приложений, требующих большого экрана и широкого угла обзора.
IPS-матрица обеспечивает равномерную яркость, точную передачу цвета и отображение All-O'Clock, что делает модуль пригодным для операторских панелей и информационно насыщенных интерфейсов.
Интерфейс MIPI DSI поддерживает высокоскоростную передачу данных и компактную системную интеграцию, упрощая проводку в современных встраиваемых решениях.

Основные характеристики
Размер дисплея: 8,0 дюйма
Тип ЖК: IPS TFT-LCD, трансмиссивный
Режим отображения: Normally Black
Разрешение: 800 (RGB) × 1280
Активная область: 107,64 × 172,22 мм
Габаритные размеры: 114,70 × 184,10 × 3,10 мм
Шаг пикселя: 0,13455 × 0,13455 мм
Расположение пикселей: RGB вертикальная полоса
Направление просмотра: All-O'Clock (IPS)
Интерфейс: MIPI DSI
Подсветка: белый LED

Оптические характеристики
Разрешение: 800 × 1280
Контрастность: 800 : 1
Яркость: 500 cd/m²
Равномерность яркости: 80 %
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика: 25 мс

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Механический чертеж
Габаритные размеры и механический чертеж предоставлены для справки при интеграции (114,70 × 184,10 × 3,10 мм).

Технические характеристики

• Модель: YX08025252481HB
• Бренд: Yousee
• Размер дисплея: 8,0 дюйма
• Разрешение: 800 × 1280 (RGB)
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Режим отображения: Normally Black
• Активная область: 107,64 × 172,22 мм
• Габаритные размеры: 114,70 × 184,10 × 3,10 мм
• Шаг пикселя: 0,13455 × 0,13455 мм
• Расположение пикселей: RGB вертикальная полоса
• Направление просмотра: All-O'Clock (IPS)
• Интерфейс: MIPI DSI
• Подсветка: белый LED
• Контрастность: 800 : 1
• Яркость: 500 cd/m²
• Равномерность яркости: 80 %
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика: 25 мс
• Рабочая температура: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
