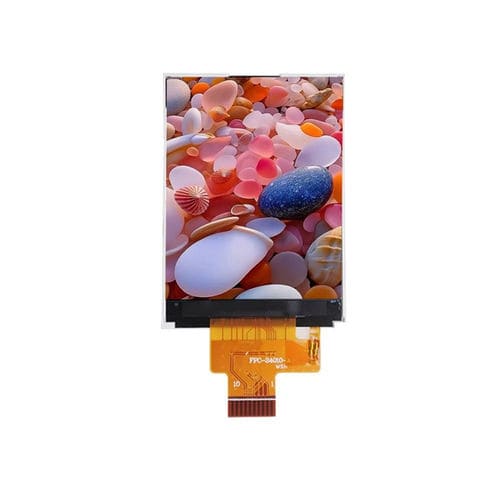

Блок индикации TFT LCD YX24010A

TNцветнойграфический

Обзор продукта
YX24010A — 2,4‑дюймовый TFT ЖК‑модуль с разрешением 240×320 (RGB), положительной трансмиссивной a‑Si TFT-матрицей и встроенным драйвером ST7789V. Предназначен для компактных встраиваемых и портативных устройств, систем на MCU, переносных приборов и промышленных контроллеров, требующих небольшого графического дисплея.

Ключевые характеристики

• Размер дисплея: 2,4 дюйма
• Разрешение: 240 (RGB) × 320
• Тип ЖК: a-Si TFT, положительная трансмиссия
• Драйвер IC: ST7789V
• Интерфейс: SPI
• Направление обзора: TN, положение «12 часов»
• Подсветка: 4 × белых светодиода
• Входное напряжение LCM: 2,8 ±0,1 V

Технические характеристики

• Модель: YX24010A
• Активная область: 36,72 × 48,96 мм
• Габаритные размеры: 42,72 × 60,26 × 2,45 мм
• Шаг пикселя: 0,153 × 0,153 мм
• Типичная яркость: 250 cd/m²
• Коэффициент контрастности (typ): 500:1
• Цветовой охват (typ): 60%
• Время отклика (typ): 16 ms

Оптические и механические данные

• Угол обзора (CR≥10) (typ): L45° / R45° / U45° / D20°
• Разрешение: 240 × 320
• Конфигурация подсветки: 4 × белых светодиода

Условия эксплуатации

• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Чертеж корпуса
Доступен механический чертеж для справки по монтажу и габаритам; для информации о расположении разъемов и монтажных отверстий см. чертеж.
