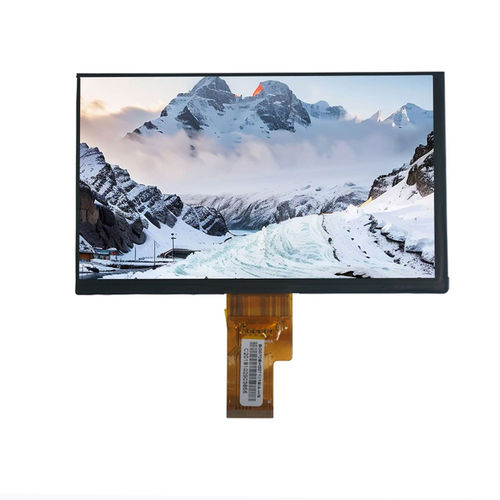

Блок индикации TFT LCD YX133B54-111-1901

цветнойграфический1920x1080

Обзор
Yousee YX133B54-111-1901 — 13,3-дюймовый модуль отображения TFT-LCD Full HD (1920×1080) с интерфейсом eDP и конструкцией FPC с обратным сгибом. Разработан для промышленных мониторов, встроенных систем, медицинского оборудования и профессиональных дисплеев, где требуется тонкий профиль и стабильная картинка. Разрешение FHD обеспечивает детализированное изображение и чёткое отображение текста; режим Normally Black обеспечивает сбалансированный контраст. Типичная яркость — 330 cd/m², подходит для внутренних и полупромышленных условий.

Ключевые характеристики

• 13,3-дюйма FHD (1920×1080) TFT-LCD
• Интерфейс eDP
• FPC с обратным сгибом для компактной механической интеграции
• Режим отображения: Normally Black
• Яркость: 330 cd/m² (типично)
• Расположение пикселей: RGB вертикальная полоса
• Широкий угол обзора (All-O'Clock)
• Типичное соотношение контрастности: 1000:1

Основные характеристики

• Модель: YX133B54-111-1901
• Размер дисплея: 13,3 дюйма
• Разрешение: 1920 × 1080 (FHD)
• Активная область: 293.76 × 165.24 мм
• Габаритные размеры: 307.20 × 181.00 × 3.20 мм
• Шаг пикселя: 0.153 × 0.153 мм
• Тип FPC: обратный сгиб
• Тип панели: 13.3" TFT-LCD, трансмиссивный, Normally Black

Оптические характеристики

• Яркость (типично): 330 cd/m²
• Контрастность (типично): 1000:1
• Цветовой охват (типично): 72% NTSC
• Угол обзора (CR ≥ 10): 85° / 85° / 85° / 85°
• Время отклика (типично): 30 ms

Условия эксплуатации

• Рабочая температура: 0°C до +50°C
• Температура хранения: -20°C до +60°C

Применение

• Промышленные мониторы и интерфейсы человек-машина
• Встроенные системы и панельные ПК
• Медицинские устройства и диагностические дисплеи
• Профессиональные дисплейные блоки и мультимедийные терминалы
