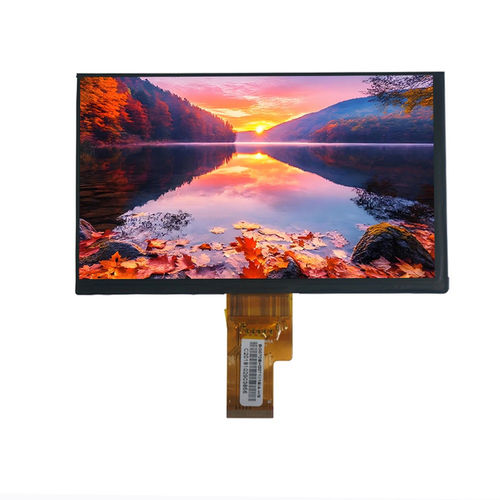

Блок индикации TFT LCD YXM116B40-121-0102

IPSцветной1920x1080

Обзор продукта
YXM116B40-121-0102 — это 11,6-дюймовый Full HD (1920×1080) TFT-LCD open-cell дисплей с интерфейсом eDP, предназначенный для промышленных мониторов, встроенных систем отображения, медицинского оборудования и индивидуальных решений, где подсветка и корпус интегрируются системным интегратором. Как open-cell панель, он поставляется без подсветки, что позволяет интеграторам добавить собственные блоки подсветки, оптические пленки, защитное стекло или сенсорные панели в соответствии с требованиями проекта.

Ключевые характеристики

• 11,6 дюйма FHD (1920 × 1080) разрешение
• TFT-LCD open cell, трансмиссивный (подсветка не включена)
• Интерфейс eDP для высокоскоростной передачи сигнала
• Широкие углы обзора IPS (All-O’Clock)
• Режим отображения Normally Black с вертикальным RGB расположением пикселей
• Разработан для системной интеграции: поддерживает пользовательскую подсветку, оптические пленки, защитное стекло и сенсоры касания

Основные технические данные
Размер дисплея: 11,6 дюйма
Тип LCD: TFT-LCD Open Cell, трансмиссивный
Режим отображения: Normally Black
Разрешение: 1920 (RGB) × 1080
Активная область: 256,32 × 144,18 mm
Габаритные размеры: 267,72 × 157,77 × 1,50 mm
Шаг пикселя: 0,1335 × 0,1335 mm
Расположение пикселей: RGB вертикальная полоса
Направление просмотра: All-O’Clock (IPS)
Интерфейс: eDP
Подсветка: Не включена (open cell)

Оптические характеристики
Разрешение (типичное): 1920 × 1080
Контрастность (типичное): 1000 : 1
Цветовой охват (типичное): 72% NTSC
Углы обзора (CR ≥ 10) (типичное): 85° / 85° / 85° / 85°
Время отклика (типичное): 30 ms

Условия эксплуатации
Рабочая температура: 0°C ~ +50°C
Температура хранения: -20°C ~ +60°C

Механика / Примечания
Open-cell панель (без подсветки), предназначенная для интеграторов систем, которые поставят подсветку, защитное стекло, сенсор касания и конечный корпус. Активная область и габаритные размеры указаны для механической интеграции.

Технические характеристики

• Модель: YXM116B40-121-0102
• Размер дисплея: 11,6 дюйма
• Разрешение: 1920 × 1080 (FHD)
• Тип панели: TFT-LCD Open Cell, трансмиссивный
• Интерфейс: eDP
• Активная область: 256,32 × 144,18 mm
• Габаритные размеры: 267,72 × 157,77 × 1,50 mm
• Шаг пикселя: 0,1335 × 0,1335 mm
• Расположение пикселей: RGB вертикальная полоса
• Угол обзора: IPS / All-O'Clock, 85° / 85° / 85° / 85°
• Контрастность: 1000:1
• Цветовой охват: 72% NTSC
• Время отклика: 30 ms
• Рабочая температура: 0°C до +50°C
• Температура хранения: -20°C до +60°C
• Подсветка: Не включена (open cell)
