Блок индикации TFT LCD YX09020542416BB

цветной1024x6009"

Обзор продукта

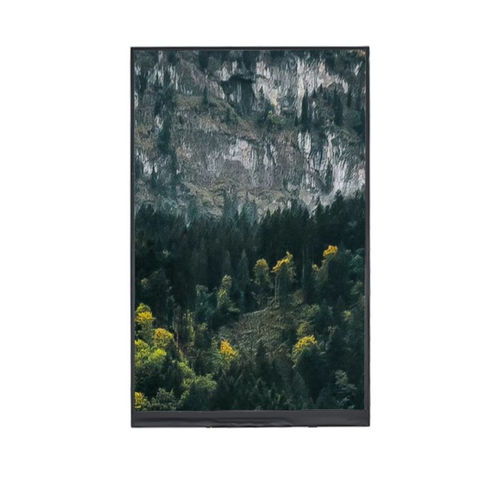

YX09020542416BB — 9,0-дюймовый TFT-LCD модуль с разрешением 1024×600 (WSVGA) и RGB-интерфейсом, разработанный для промышленных HMI, панелей управления и встроенных дисплейных систем, где требуется большая площадь экрана и надёжная долговременная работа. Режим «обычно тёмный» и трансмиссивная TFT-структура обеспечивают сбалансированную контрастность и чёткое изображение в помещениях и полупромышленных условиях.

Основные характеристики
Размер экрана: 9,0 дюйма
Тип LCD: TFT-LCD, трансмиссивный
Режим отображения: обычно тёмный
Разрешение: 1024 (RGB) × 600
Активная область: 195.84 × 114.60 мм
Габаритные размеры: 210.70 × 126.50 × 4.00 мм
Шаг пикселя: 0.19125 × 0.19125 мм
Расположение пикселей: RGB вертикальная полоса
Направление просмотра: 6 часов (TN)
Интерфейс: RGB
Подсветка: белые LED

Механический чертёж
Механический чертёж и размеры предоставляются для поддержки интеграции, крепления и проектирования рамки при разработке продукта.

Оптические характеристики
Разрешение: 1024 × 600
Контрастность: 800:1
Яркость (тип.): 350 cd/m²
Однородность яркости: 80%
Углы обзора (CR ≥ 10): 70° / 70° / 60° / 70°
Время отклика (тип.): 25 ms

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤ 90% RH (60°C)

Технические данные

• Модель: YX09020542416BB
• Тип продукта: 9,0-дюймовый TFT-LCD модуль
• Разрешение: 1024 × 600 (RGB)
• Интерфейс: RGB
• Режим отображения: обычно тёмный
• Подсветка: белые LED
• Активная область: 195.84 × 114.60 мм
• Габаритные размеры: 210.70 × 126.50 × 4.00 мм
• Шаг пикселя: 0.19125 × 0.19125 мм
• Расположение пикселей: RGB вертикальная полоса
• Направление просмотра: 6 часов (TN)
• Типичная яркость: 350 cd/m²
• Контрастность: 800:1
• Углы обзора (CR≥10): 70° / 70° / 60° / 70°
• Время отклика: 25 ms
• Темп. эксплуатации: -20°C ~ +70°C
• Темп. хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
