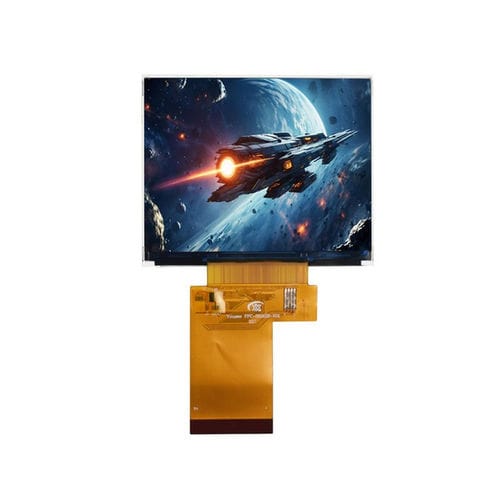

Блок индикации TFT LCD YX35012A

цветной640x4803,5"

Обзор продукта
YX35012A — 3,5-дюймовый трансмиссивный TFT-LCD модуль с разрешением 640×480 (VGA). Поддерживает двойной интерфейс (3SPI и 24-бит RGB) и управляется драйверным контроллером N93052C, что позволяет интеграцию с MCU через SPI или с платформами, работающими на RGB. Модуль обеспечивает четкость уровня VGA, широкий угол обзора (All O'Clock) и компактный корпус, применим для промышленных панелей управления, медицинских терминалов, POS и встроенных систем.

Ключевые характеристики

• Размер дисплея: 3,5 дюйма, трансмиссивный TFT-LCD
• Разрешение: 640×480 (RGB, VGA)
• Двойной интерфейс: 3SPI + 24-бит RGB
• Драйверный IC: N93052C
• Направление просмотра: All O'Clock
• Компактные габариты
• Рабочий диапазон, подходящий для промышленного применения

Основные характеристики
Модель: YX35012A
Размер дисплея: 3,5 дюйма
Тип ЖК: TFT-LCD, трансмиссивный
Разрешение: 640 (RGB) × 480
Активная область: 70,08 × 52,56 мм
Габаритные размеры: 76,9 × 63,9 × 3,0 мм
Шаг пикселя: 0,110 × 0,110 мм
Направление просмотра: All O'Clock
Интерфейс: 3SPI + 24-бит RGB
Драйверный IC: N93052C

Оптические характеристики
Контрастность: 600–800 : 1
Цветовой охват: 50%
Яркость: 300 кд/м²
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 75°–85° (во всех направлениях)
Время отклика: 25 мс

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤ 90% относительной влажности (60°C)

Применения

• Панели промышленного управления
• Медицинские терминалы
• POS-системы
• Встроенные платформы и промышленные/потребительские устройства, требующие качества отображения VGA

Технические характеристики

• Модель: YX35012A
• Размер дисплея: 3,5 дюйма
• Разрешение: 640×480 (RGB)
• Активная область: 70,08 × 52,56 мм
• Габаритные размеры: 76,9 × 63,9 × 3,0 мм
• Шаг пикселя: 0,110 × 0,110 мм
• Тип ЖК: TFT-LCD, трансмиссивный
• Направление просмотра: All O'Clock
• Драйверный IC: N93052C
• Интерфейс: 3SPI + 24-бит RGB
• Контрастность: 600–800 : 1
• Цветовой охват: 50%
• Яркость: 300 кд/м²
• Однородность яркости: 80%
• Угол обзора (CR ≥ 10): 75°–85%
• Время отклика: 25 мс
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% относительной влажности (60°C)
