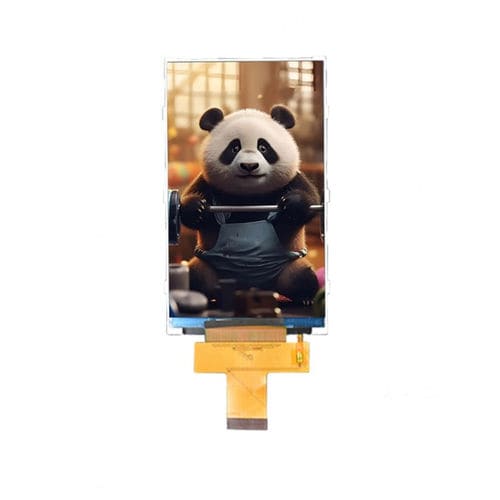

Блок индикации TFT LCD YX43025A

IPSцветной320x240

Описание
YX43025A — 4,3‑дюймовый IPS TFT‑LCD модуль дисплея с разрешением 480×272 и вариантами интерфейсов MCU и SPI, предназначенный для промышленных панелей управления, встроенных систем, портативных устройств и HMI‑приложений.

Ключевые характеристики

• 4,3‑дюймовый IPS TFT‑LCD, трансмиссивный
• Разрешение 480 (RGB) × 272
• Режимы интерфейса: MCU 8/9/16‑bit, 3-/4‑проводной SPI, Dual SPI
• Углы обзора All‑O’Clock (IPS)
• Яркость 500 cd/m², контраст 800:1

Варианты модели

• YX43025A
• YX43025ART

Основные характеристики (таблица)
Пункт — Характеристика
Размер дисплея — 4,3 inch
Тип ЖК — IPS TFT‑LCD, трансмиссивный
Разрешение — 480 (RGB) × 272
Активная область — 95,04 × 53,86 mm
Габариты — 105,5 × 67,2 × 3,0 mm
Шаг пикселя — 0,198 × 0,198 mm
Направление просмотра — All‑O’Clock
Интерфейс — MCU 8/9/16‑bit, 3-/4‑проводной SPI, Dual SPI

Оптические характеристики (таблица)
Параметр — Типично
Разрешение — 480 × 272
Контрастность — 800 : 1
Цветовой охват — 60%
Яркость — 500 cd/m²
Однородность яркости — 80%
Угол обзора (CR ≥ 10) — 80° (во всех направлениях)
Время отклика — 25 ms

Условия эксплуатации (таблица)
Пункт — Диапазон
Рабочая температура — -20°C ~ +70°C
Температура хранения — -30°C ~ +80°C
Влажность — ≤ 90% RH (60°C)

Технические характеристики

• Модель: YX43025A
• Размер дисплея: 4,3 inch
• Разрешение: 480 (RGB) × 272
• Тип ЖК: IPS TFT‑LCD, трансмиссивный
• Активная область: 95,04 × 53,86 mm
• Габариты: 105,5 × 67,2 × 3,0 mm
• Шаг пикселя: 0,198 × 0,198 mm
• Направление просмотра: All‑O’Clock (IPS)
• Опции интерфейса: MCU 8/9/16‑bit, 3‑проводной SPI, 4‑проводной SPI, Dual SPI
• Контрастность: 800:1
• Цветовой охват: 60%
• Яркость: 500 cd/m²
• Однородность яркости: 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика: 25 ms
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
