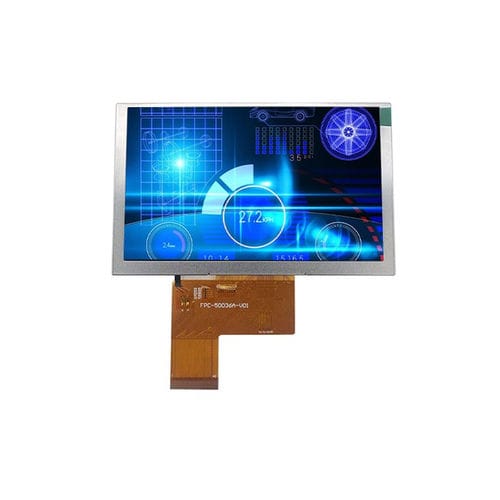

Блок индикации TFT LCD YX50036A

IPSцветной800x480

Обзор
YX50036A от Yousee — это 5,0‑дюймовый IPS TFT ЖК‑модуль с разрешением 800×480 (WVGA) и 24‑битным RGB‑интерфейсом. Предназначен для промышленных панелей управления, встроенных HMI‑систем и профессионального оборудования. IPS‑панель с широким углом обзора All‑O'Clock обеспечивает единую цветопередачу, стабильный контраст и четкую читаемость под разными углами. Контроллер ST7262A обеспечивает надежную обработку RGB‑сигнала и стабильную работу при длительной эксплуатации. Компактный WVGA‑формат оптимален для терминалов автоматизации и встроенных устройств, где важен баланс между размером экрана, четкостью изображения и совместимостью с системой.

Основные характеристики

• Модель: YX50036A
• Размер дисплея: 5,0 дюйма
• Тип ЖК: IPS TFT‑LCD, трансмиссивный
• Разрешение: 800 (RGB) × 480 (WVGA)
• Активная область: 108,0 × 64,8 мм
• Габариты: 120,7 × 75,8 × 3,0 мм
• Шаг пикселя: 0,135 × 0,135 мм
• Интерфейс: 24‑битный RGB
• Драйвер IC: ST7262A
• Угол обзора: All‑O'Clock (IPS)

Оптические характеристики

• Разрешение (тип.): 800 × 480
• Контрастность (тип.): 600:1
• Цветовой охват (тип.): 60%
• Яркость (тип.): 300 кд/м²
• Однородность яркости (тип.): 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика (тип.): 25 мс

Условия эксплуатации

• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Области применения

• Промышленные панели управления
• Встроенные HMI‑системы
• Терминалы автоматизации
• Портативные приборы и профессиональное оборудование

Технические характеристики

• Драйвер IC: ST7262A
• Шаг пикселя: 0,135 × 0,135 мм
• Активная область: 108,0 × 64,8 мм
• Габариты: 120,7 × 75,8 × 3,0 мм
• Контрастность: 600:1
• Яркость: 300 кд/м² (тип.)
• Цветовой охват: 60%
• Время отклика: 25 мс
• Интерфейс: 24‑битный RGB
