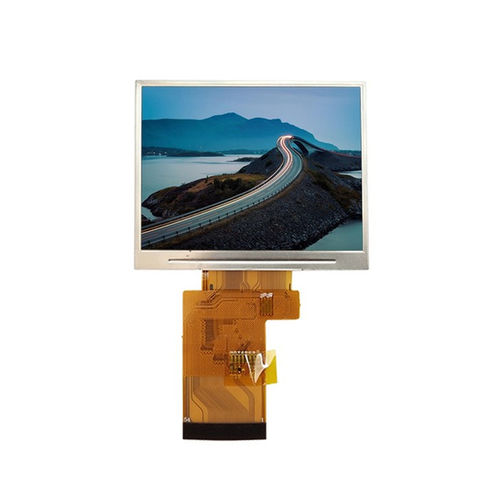

Блок индикации TFT LCD YX35014A

TNцветной320x480

Обзор продукта
YX35014A — это 3,5-дюймовый TFT ЖК-модуль с разрешением 320×480, передающей TFT-технологией a‑Si и управляющим микросхемой ST7796S. Обеспечивает стабильную яркость, четкую графику и надежную работу, подходит для промышленных панелей управления, портативных устройств и встроенных HMI-систем. Благодаря интерфейсу SPI и оптимизированному направлению обзора TN на 12 часов YX35014A предназначен для приложений с фронтальным просмотром и имеет компактный механический профиль.

Основные характеристики
Размер дисплея: 3,5 дюйма
Тип ЖК: a‑Si TFT, положительный прозрачный
Разрешение: 320 (RGB) × 480
Активная область: 48,96 × 73,44 мм
Габариты: 54,5 × 84,0 × 3,05 мм
Шаг пикселя: 0,153 × 0,153 мм
Направление обзора: TN, 12 часов
Driver IC: ST7796S
Интерфейс: SPI

Механический чертеж
Механический чертеж доступен на странице продукта (изображение с контуром и размерами).

Оптические характеристики
Разрешение: 320 × 480
Контрастность: 500 : 1
Цветовой охват: 60%
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 60° (L) / 60° (R) / 60° (U) / 40° (D)
Время отклика: 25 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Характеристики / технические спецификации

• Модель: YX35014A
• Размер дисплея: 3,5 дюйма
• Разрешение: 320×480 (RGB)
• Тип ЖК: a‑Si TFT, положительный прозрачный
• Активная область: 48,96 × 73,44 мм
• Габариты: 54,5 × 84,0 × 3,05 мм
• Шаг пикселя: 0,153 × 0,153 мм
• Направление обзора: TN, 12 часов (оптимизировано для фронтального просмотра)
• Driver IC: ST7796S
• Интерфейс: SPI
• Контрастность: 500:1
• Цветовой охват: 60%
• Однородность яркости: 80%
• Углы обзора (CR ≥ 10): L60° / R60° / U60° / D40°
• Время отклика: 25 ms
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
