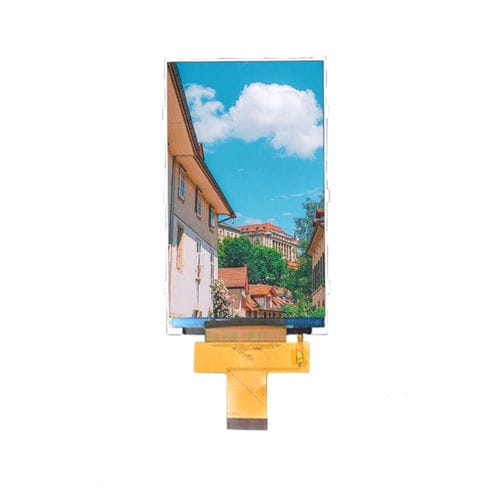

Блок индикации TFT LCD YX43014A

IPSцветной480x800

Обзор продукта
YX43014A — 4,3-дюймовый IPS TFT-LCD модуль с разрешением 480×800 (WVGA) и интерфейсом MIPI DSI, разработан для промышленных HMI, медицинских терминалов, умных устройств и встроенных платформ Linux/Android. Технология IPS и направление обзора All-O'Clock обеспечивают стабильную цветопередачу, высокий контраст и хорошую читаемость под широкими углами. Контроллер ST7701S поддерживает стабильную высокоскоростную передачу MIPI видео для плавной графики и отзывчивых пользовательских интерфейсов. Тонкий профиль 2,0 мм и компактная активная область подходят для конструкций устройств с ограниченным пространством, требующих качественного отображения.

Ключевые характеристики
Размер дисплея: 4.3 inch
Разрешение: 480 (RGB) × 800 (WVGA)
Активная область: 56.16 × 93.60 mm
Габаритные размеры: 60.86 × 104.50 × 2.00 mm
Шаг пикселя: 0.117 × 0.117 mm

Оптические характеристики
Контрастность: 800:1
Цветовой охват: 60%
Яркость: 340 cd/m²
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): All-O'Clock, 80° (во всех направлениях)
Время отклика: 25 ms

Условия эксплуатации
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤ 90% RH (60°C)

Применение
Подходит для промышленных HMI, медицинских терминалов, портативных умных устройств и встроенных Linux/Android систем.

Технические характеристики

• Model: YX43014A
• Brand: Yousee
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Интерфейс: MIPI DSI
• Driver IC: ST7701S
• Разрешение: 480 (RGB) × 800
• Активная область: 56.16 × 93.60 mm
• Габаритные размеры: 60.86 × 104.50 × 2.00 mm
• Шаг пикселя: 0.117 × 0.117 mm
• Контрастность: 800:1
• Яркость: 340 cd/m²
• Угол обзора: All-O'Clock (80°)
• Время отклика: 25 ms
• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
• Типичные применения: промышленные HMI, медицинские терминалы, умные устройства, встроенные Linux/Android платформы
