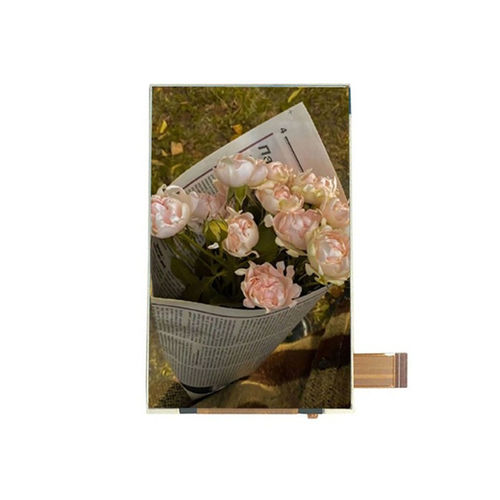

Блок индикации TFT LCD YX40206ACT

IPSс емкостным сенсорным экраномцветной

Обзор продукта
YX40206ACT от Yousee — это 4,02-дюймовый высокоразрешающий IPS TFT LCD модуль с разрешением 640×1136, интерфейсом MIPI DSI и встроенной емкостной сенсорной панелью. Предназначен для смарт-терминалов, медицинского оборудования, промышленных HMI и встроенных систем Android/Linux; отличается высокой плотностью пикселей, широкими углами обзора и общей толщиной 3,59 мм (LCM + сенсор), что подходит для компактных премиальных устройств.

Основные характеристики

• Модель: YX40206ACT
• Размер экрана: 4,02 дюйма
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Разрешение: 640 (RGB) × 1136 пикселей
• Активная область: 49,92 × 88,61 мм
• Габариты: 61,5 × 112,6 × 3,59 мм
• Шаг пикселя: 0,078 × 0,078 мм
• Направление просмотра: All-O’Clock (широкий угол IPS)
• Драйвер IC: HX8394F
• Интерфейс: MIPI DSI
• Сенсор: Встроенная емкостная сенсорная панель (CTP)

Оптические характеристики

• Разрешение: 640 × 1136
• Контрастность: 800:1
• Цветовой охват: 60% NTSC
• Яркость: 450 cd/m²
• Равномерность яркости: 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика: 25 мс

Условия эксплуатации

• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Механика / Чертеж

• Габариты: 61,5 × 112,6 × 3,59 мм (общая толщина LCM + сенсор 3,59 мм)
• Активная область: 49,92 × 88,61 мм

Применение

• Смарт-терминалы
• Медицинские устройства
• Промышленные HMI
• Портативные контроллеры
• Встроенные системы Android или Linux

Технические характеристики

• Размер дисплея: 4,02 дюйма
• Разрешение: 640 (RGB) × 1136 пикселей
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Шаг пикселя: 0,078 × 0,078 мм
• Драйвер IC: HX8394F
• Интерфейс: MIPI DSI
• Сенсор: Встроенная емкостная сенсорная панель (CTP)
• Контрастность: 800:1
• Цветовой охват: 60% NTSC
• Яркость: 450 cd/m²
• Равномерность яркости: 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика: 25 мс
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
