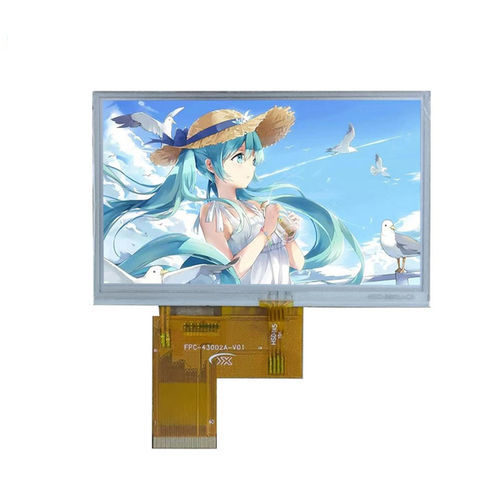

Блок индикации TFT LCD YX43011 series

цветнойграфический800x480

Обзор продукта
YX43011B от Yousee — это 4,3-дюймовый высокояркий TFT LCD модуль с разрешением 800×480 (WVGA) и стандартным интерфейсом RGB. Он разработан для промышленных панелей управления, уличных устройств и встроенных HMI-систем, где требуется хорошая читаемость при сильном окружающем свете. При яркости 800 cd/m² и широком угле обзора All-O'Clock дисплей обеспечивает яркое, четкое и равномерное изображение под любым углом. На модуле установлен драйвер ST7262, обеспечивающий стабильную обработку сигнала и надежную долговременную работу в профессиональных приложениях. Компактный форм-фактор 4,3 дюйма и читаемость на солнечном свету делают YX43011B подходящим для портативного оборудования, автомобильных систем, уличных терминалов и промышленных приборов.

Основные характеристики

• Модель: YX43011B
• Размер дисплея: 4,3 дюйма
• Тип ЖК: TFT-LCD, трансмиссивный
• Разрешение: 800 (RGB) × 480 (WVGA)
• Активная область: 95.04 × 53.86 mm
• Габаритные размеры: 105.4 × 67.15 × 3.0 mm
• Шаг пикселя: 0.1926 × 0.1926 mm
• Направление просмотра: All-O'Clock
• Драйвер IC: ST7262
• Интерфейс: RGB

Оптические характеристики

• Контрастность: 800 : 1
• Цветовой охват: 60%
• Яркость: 800 cd/m²
• Равномерность яркости: 80%
• Угол обзора (CR ≥ 10): 80° (все направления)
• Время отклика: 25 ms

Условия эксплуатации

• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Применение и ключевые особенности

• Высокая яркость и читаемость на солнце — подходит для уличных условий
• Разработан для промышленных панелей управления, встроенных HMI, портативных устройств и автомобильных систем
• Стандартный интерфейс RGB для простой интеграции
• Широкий угол обзора (All-O'Clock) обеспечивает одинаковое изображение с любого направления
• Работает на драйвере ST7262 для стабильной обработки сигнала

Технические характеристики

• Model: YX43011B
• Display Size: 4.3 inch
• Resolution: 800 (RGB) × 480 (WVGA)
• Brightness: 800 cd/m² (800 nits)
• LCD Type: TFT-LCD, Transmissive
• Viewing Direction: All-O'Clock (wide viewing angle)
• Driver IC: ST7262
• Interface: RGB
• Active Area: 95.04 × 53.86 mm
• Outline Dimensions: 105.4 × 67.15 × 3.0 mm
• Pixel Pitch: 0.1926 × 0.1926 mm
• Contrast Ratio: 800 : 1
• Color Gamut: 60%
• Luminance Uniformity: 80%
• Viewing Angle (CR ≥ 10): 80° (all directions)
• Response Time: 25 ms
• Operating Temperature: -20°C ~ +70°C
• Storage Temperature: -30°C ~ +80°C
• Humidity: ≤ 90% RH (60°C)
