Блок индикации TFT LCD YX35025A
IPSцветной320x480

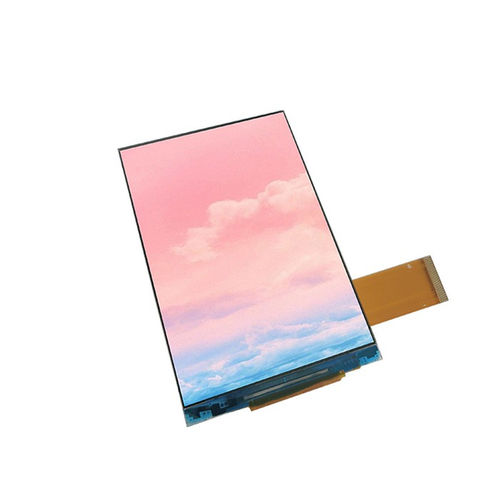

Блок индикации TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / цветной / 320x480
Блок индикации TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / цветной / 320x480
Блок индикации TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / цветной / 320x480 - изображение - 2
Блок индикации TFT LCD - YX35025A - Shenzhen Yousee Technology Co., Ltd. - IPS / цветной / 320x480 - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Shenzhen Yousee Technology Co., Ltd.

Характеристики

Тип экрана
TFT LCD, IPS
Тип
цветные
Формат
320x480
Размер экрана
3,5"
Место применения
промышленные, для медицинского оборудования, ЧМИ, медицинские, для защиты окружающей среды, время дата температура, для измерения CO2, для использования на морских судах, для измерения силы, для логистики
Интерфейс
RGB, SPI, микроконтроллер
Конструкция
компактные, Chip-On-Glass (COG), с COF-структурой
Конфигурация/монтаж
переносные, встраиваемые
Уровень защиты
IP65
Рабочая система
Linux
Другие характеристики
при большом угле зрения, по индивидуальным замерам
Длина

84,71 mm
(3,335 in)

Ширина

54,48 mm
(2,1449 in)

Толщина

2,3 mm
(0,091 in)

Температура использования

МАКС.: 70 °C
(158 °F)

МИН.: -20 °C
(-4 °F)

Описание

Обзор продукта
Yousee YX35025A — 3,5-дюймовый IPS TFT LCD модуль с разрешением 320×480 и двойным интерфейсом 3SPI + RGB18-бит, на базе драйвера ILI9488. Предназначен для промышленных панелей управления, медицинских терминалов, POS-систем и встроенных HMI. Поддерживает управление MCU через SPI и высокоскоростной RGB-вход для гибкой интеграции.

Ключевые характеристики
  • Размер дисплея: 3,5 дюйма
  • Разрешение: 320 (RGB) × 480
  • Тип ЖК: IPS TFT-LCD, трансмиссивный
  • Технология широкого обзора IPS с ориентацией просмотра All-O'Clock
  • Драйвер IC: ILI9488
  • Двойной интерфейс: 3SPI + RGB18-бит (MCU SPI и высокоскоростной RGB)
  • Применения: промышленное управление, медицинские терминалы, POS-системы, встроенные HMI, портативные устройства


Основные характеристики (таблица)
Размер дисплея: 3,5 дюйма
Тип ЖК: IPS TFT-LCD, трансмиссивный
Разрешение: 320 (RGB) × 480
Активная область: 48.96 × 73.44 mm
Габариты: 54.48 × 84.71 × 2.30 mm
Шаг пикселя: 0.08625 × 0.08625 mm
Направление обзора: All-O'Clock
Драйвер IC: ILI9488
Интерфейс: 3SPI + RGB18-бит

Оптические характеристики (таблица)
Разрешение: 320 × 480
Контрастность: 800 : 1 (typ.)
Цветовой охват: 60% (typ.)
Яркость: 300 cd/m² (typ.)
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика: 25 ms (typ.)

Условия эксплуатации (таблица)
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤ 90% RH (60°C)

Механический чертеж
Механический чертеж и изображения продукта предоставлены для опорных размеров и планирования интеграции.

Технические характеристики
  • Модель: YX35025A
  • Размер дисплея: 3,5 дюйма
  • Разрешение: 320×480 (RGB)
  • Активная область: 48.96 × 73.44 mm
  • Габариты: 54.48 × 84.71 × 2.30 mm
  • Шаг пикселя: 0.08625 × 0.08625 mm
  • Тип ЖК: IPS TFT-LCD, трансмиссивный
  • Направление обзора: All-O'Clock (широкий угол)
  • Драйвер IC: ILI9488
  • Интерфейс: 3SPI + RGB18-бит (двойной интерфейс)
  • Яркость (typ.): 300 cd/m²
  • Контраст (typ.): 800:1
  • Цветовой охват (typ.): 60%
  • Время отклика (typ.): 25 ms
  • Температура эксплуатации: -20°C до +70°C
  • Температура хранения: -30°C до +80°C
  • Влажность: ≤ 90% RH (60°C)
