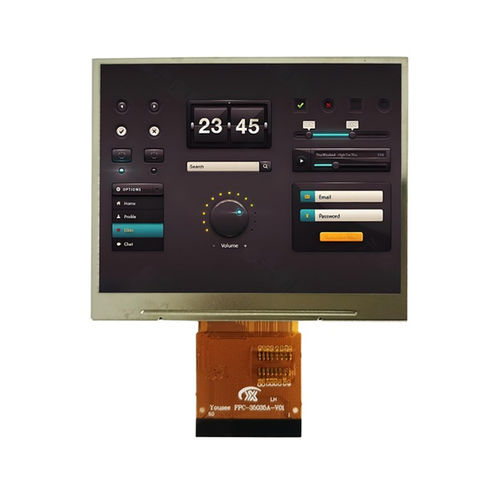

Блок индикации TFT LCD YX35002A

цветной640x4803,5"

Обзор продукта
YX35002A — 3,5-дюймовый TFT-LCD модуль от Yousee с разрешением 640×480 RGB и интерфейсом MIPI DSI. Разработан для промышленных HMI, медицинских терминалов, POS-систем и встраиваемых платформ; обеспечивает полный угол обзора (All O’Clock), четкость уровня VGA и использует драйверный ИМС ST7703. Модуль поддерживает высокоскоростную передачу данных по MIPI и совместим с встроенными системами на базе Linux, Android и профессиональными платформами. Компактный форм-фактор 3,5 дюйма предлагает больше рабочего пространства экрана по сравнению с QVGA/WQVGA дисплеями.

Основные характеристики
Item | Specification
Размер дисплея: 3,5 inch
Тип LCD: a-Si TFT, трансмиссивный
Разрешение: 640 (RGB) × 480
Активная область: 70,08 × 52,56 мм
Габаритные размеры: 76,9 × 63,9 × 3,1 мм
Шаг пикселя: 0,1095 × 0,1095 мм
Направление просмотра: All O’Clock
Драйвер IC: ST7703
Интерфейс: MIPI DSI

Оптические характеристики
Разрешение: 640 × 480
Контрастность: 800 : 1
Цветовой охват: 60%
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика: 25 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Механический чертеж
Предоставляются механический чертеж и изображение с размерами для монтажа и ориентира по контуру; см. изображения продукта для подробностей.

Типичные применения

• Промышленные HMI
• Медицинские терминалы
• POS-системы
• Встраиваемые платформы (Linux/Android/профессиональные системы)

Технические характеристики

• Модель: YX35002A
• Размер дисплея: 3,5 inch
• Разрешение: 640 (RGB) × 480 (VGA)
• Тип LCD: a-Si TFT, трансмиссивный
• Активная область: 70,08 × 52,56 мм
• Габаритные размеры: 76,9 × 63,9 × 3,1 мм
• Шаг пикселя: 0,1095 × 0,1095 мм
• Направление просмотра: All O’Clock (полный угол обзора)
• Драйвер IC: ST7703
• Интерфейс: MIPI DSI
• Контрастность: 800:1
• Цветовой охват: 60%
• Равномерность яркости: 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика: 25 ms
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
