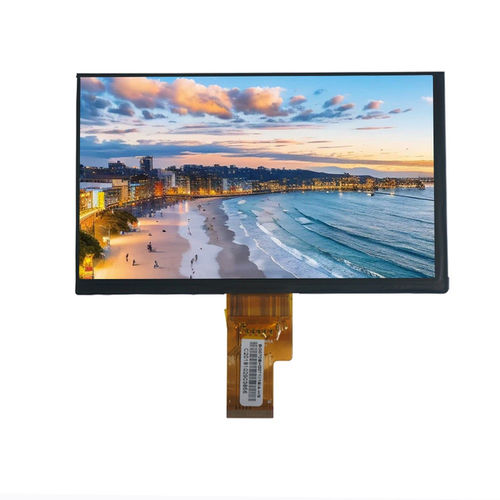

Блок индикации TFT LCD YX07022542716H series

IPSцветной1024x600

Обзор продукта
YX07022542716HB — 7,0-дюймовый модуль отображения IPS TFT-LCD с разрешением 1024×600 (WSVGA) и интерфейсом LVDS, разработанный для промышленных систем управления, панелей HMI, встроенного оборудования и профессиональных дисплейных применений. Благодаря IPS-технологии и широкому углу обзора All-O'Clock дисплей обеспечивает равномерную цветопередачу, стабильную контрастность и хорошую читаемость со всех направлений. Интерфейс LVDS обеспечивает стабильную передачу сигнала и высокую помехоустойчивость, что поддерживает длительную эксплуатацию в промышленных и встроенных условиях. Стандартный форм-фактор 7 дюймов облегчает механическую интеграцию в существующие конструкции систем.

Ключевые характеристики

• Размер дисплея: 7,0 дюйма
• Разрешение: 1024 (RGB) × 600 (WSVGA)
• IPS TFT-LCD, трансмиссивный тип для широких углов обзора и стабильной цветопередачи
• Направление обзора All-O'Clock (широкий угол)
• Режим отображения: Normally Black
• Интерфейс LVDS для стабильной передачи сигнала и помехоустойчивости
• Белая LED-подсветка
• Разработан для промышленного HMI, встроенных систем и профессиональных дисплеев

Базовые характеристики
Размер дисплея: 7,0 дюйма
Тип ЖК: IPS TFT-LCD, трансмиссивный
Режим отображения: Normally Black
Разрешение: 1024 (RGB) × 600
Активная область: 154,21 × 85,92 мм
Габаритные размеры: 164,9 × 100,0 × 2,8 мм
Шаг пикселя: 0,1926 × 0,1926 мм
Направление обзора: All-O'Clock (IPS)
Интерфейс: LVDS
Подсветка: белая LED

Механический чертеж
Механические чертежи и изображения размеров предоставляются для справки при интеграции и креплении (изображения размеров доступны на странице продукта).

Оптические характеристики
Разрешение: 1024 × 600
Контрастность: 800 : 1
Цветовой охват: 60%
Яркость: 300 cd/m²
Равномерность яркости: 80%
Угол обзора (CR ≥ 10): 80° (все направления)
Время отклика: 25 ms

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Доступные варианты

• YX07022542716HB (базовый)
• YX07022542716HBCT2 (вариант)
• YX07022542716HBRT (вариант)

Технические характеристики

• Семейство моделей: серия YX0702
• Размер экрана: 7,0 дюйма
• Разрешение: 1024×600 (WSVGA)
• Тип панели: IPS TFT-LCD (трансмиссивный)
• Интерфейс: LVDS
• Подсветка: белая LED
• Активная область: 154,21 × 85,92 мм
• Габаритные размеры: 164,9 × 100,0 × 2,8 мм
• Шаг пикселя: 0,1926 × 0,1926 мм
• Направление обзора: All-O'Clock
• Контрастность: 800:1
• Яркость: 300 cd/m²
• Время отклика: 25 ms
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
