Блок индикации TFT LCD YX35023A

IPSцветной480x800

Обзор продукта

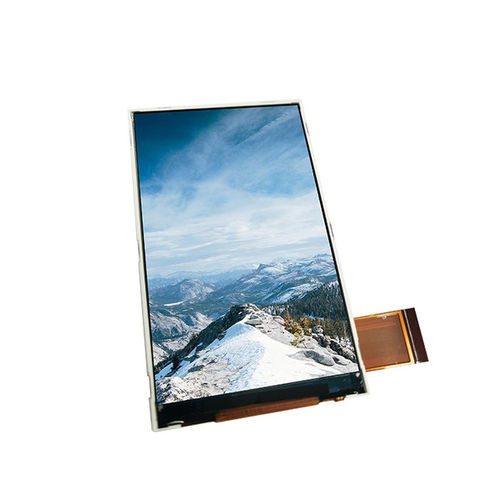

YX35023A от Yousee — 3,5-дюймовый TFT LCD модуль с RGB-разрешением 480×800 и двойным интерфейсом 3SPI + RGB. На базе драйвера ST7701S поддерживает управление MCU через SPI и высокоскоростной RGB-видеовход, подходит для промышленных HMI, медицинского оборудования, смарт-терминалов и встроенных систем, требующих компактного экрана с высокой плотностью информации.

Основные характеристики

• Модель: YX35023A
• Бренд: Yousee
• Размер дисплея: 3,5 дюйма
• Разрешение: 480 (RGB) × 800
• Тип ЖК: TFT-LCD, трансмиссивный
• Активная область: 45,36 × 75,60 мм
• Габаритные размеры: 51,32 × 86,61 × 2,20 мм
• Питч пикселя: 0,0945 × 0,0945 мм
• Направление просмотра: All O’Clock (широкий угол)
• Драйвер IC: ST7701S
• Интерфейс: 3SPI + RGB (двойной интерфейс)

Механический чертеж
Предоставлен механический чертеж модуля; габариты и детали крепления соответствуют основным характеристикам для интеграции в корпуса и печатные платы.

Оптические характеристики

• Разрешение: 480 × 800
• Контрастность: 600 : 1 (тип.)
• Цветовой охват: 60% (тип.)
• Яркость: 500 cd/m² (тип.)
• Однородность яркости: 80% (тип.)
• Угол обзора (CR ≥ 10): 70° (во всех направлениях)
• Время отклика: 25 ms (тип.)

Условия эксплуатации

• Температура рабочая: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Применение

• Промышленные HMI и панели управления
• Дисплеи для медицинского оборудования
• Смарт-терминалы и портативные устройства
• Встраиваемые системы с интерфейсами Android или Linux

Технические характеристики

• Активная область: 45,36 × 75,60 мм
• Габаритные размеры: 51,32 × 86,61 × 2,20 мм
• Питч пикселя: 0,0945 × 0,0945 мм
• Интерфейс: 3SPI + RGB
• Драйвер IC: ST7701S
• Контрастность: 600 : 1
• Яркость: 500 cd/m²
• Направление просмотра: All O’Clock
• Время отклика: 25 ms
