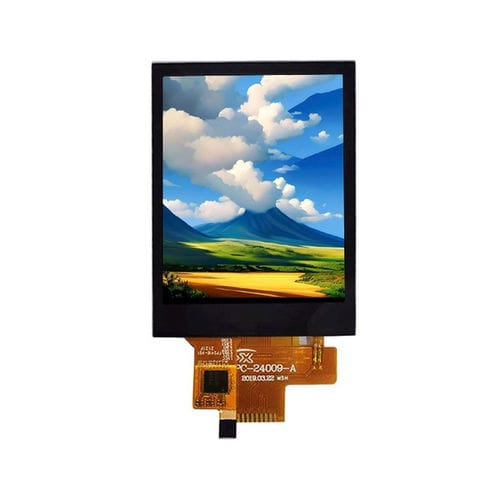

Блок индикации TFT LCD YX24009A

IPSцветной240x320

Обзор продукта
YX24009A — 2,4‑дюймовый IPS трансмиссивный TFT LCD модуль с разрешением 240×320, широкими углами обзора и стабильной цветопередачей. Использует драйвер ST7789V и интерфейс SPI для простой интеграции с MCU‑платформами и встроенными системами. Модуль предназначен для HMI, портативных устройств, переносных приборов, медицинского оборудования, промышленных контроллеров и умных терминалов.

Ключевые характеристики

• Модель: YX24009A
• Бренд: Yousee
• Размер дисплея: 2,4 дюйма (активная область: 36,72 × 48,96 мм)
• Разрешение: 240 (RGB) × 320
• Тип ЖК: IPS TFT‑LCD, трансмиссивный
• Драйвер IC: ST7789V
• Интерфейс: SPI
• Габариты: 42,72 × 60,26 × 2,45 мм
• Шаг пикселя: 0,153 × 0,153 мм
• Подсветка: 4 × белые светодиоды
• Входное напряжение LCM: 2,8 ±0,1 В

Оптические характеристики

• Контрастность: 800:1
• Цветовой охват: 70%
• Яркость: 250 кд/м²
• Однородность яркости: 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика: 16 мс

Механика и эксплуатационные условия

• Габариты: 42,72 × 60,26 × 2,45 мм
• Активная область: 36,72 × 48,96 мм
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Применения

• Человеко‑машинные интерфейсы (HMI) и портативные устройства
• Переносные измерительные приборы
• Медицинские приборы
• Промышленные контроллеры
• Умные терминалы
