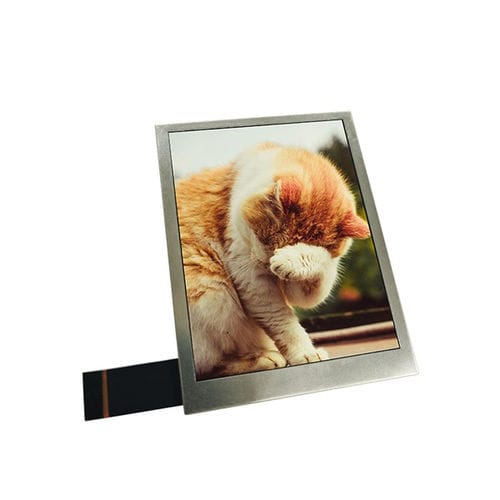

Блок индикации TFT LCD YX35031A

IPSцветнойграфический

Обзор продукта
YX35031A от Yousee — 3,5‑дюймовый модуль отображения a-Si TFT‑LCD с разрешением 480×640 RGB, поддерживающий вход RGB 18 бит и управление по SPI. Разработан для промышленных HMI, медицинского оборудования, умных терминалов и встраиваемых платформ, сочетает высокую плотность пикселей и широкий угол обзора All-O'Clock IPS для четкого текста и детализированной графики под любым углом. На базе драйвера HX8363A модуль обеспечивает высокоскоростное RGB‑видео совместно со SPI для гибкой интеграции и особенно подходит для Android‑подобных интерфейсов, Linux‑систем и профессиональных встраиваемых интерфейсов, требующих большей вертикальной области, чем QVGA/WQVGA.

Базовые характеристики
Размер экрана: 3,5 дюйма
Тип ЖК: a-Si TFT‑LCD, трансмиссивный
Разрешение: 480 (RGB) × 640
Активная область: 53,28 × 71,04 мм
Габариты: 64,00 × 85,00 × 3,00 мм
Шаг пикселя: 0,111 × 0,111 мм
Направление просмотра: IPS (All-O'Clock)
Драйвер IC: HX8363A
Интерфейс: RGB 18 бит + SPI

Оптические характеристики
Разрешение: 480 × 640
Контрастность: 500 : 1
Цветовой охват: 50% NTSC
Яркость: 300 cd/m²
Однородность яркости: 75%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика: 25 ms

Условия эксплуатации
Температура эксплуатации: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Технические характеристики

• Модель: YX35031A
• Размер экрана: 3,5 дюйма
• Разрешение: 480×640 (RGB)
• Интерфейс: RGB 18 бит + SPI (двойной интерфейс)
• Драйвер IC: HX8363A
• Тип ЖК: a-Si TFT‑LCD, трансмиссивный
• Направление просмотра: IPS (All-O'Clock широкий угол обзора)
• Активная область: 53,28 × 71,04 мм
• Габариты: 64,00 × 85,00 × 3,00 мм
• Шаг пикселя: 0,111 × 0,111 мм
• Яркость: 300 cd/m²
• Контрастность: 500 : 1
• Цветовой охват: 50% NTSC
• Время отклика: 25 ms
• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
