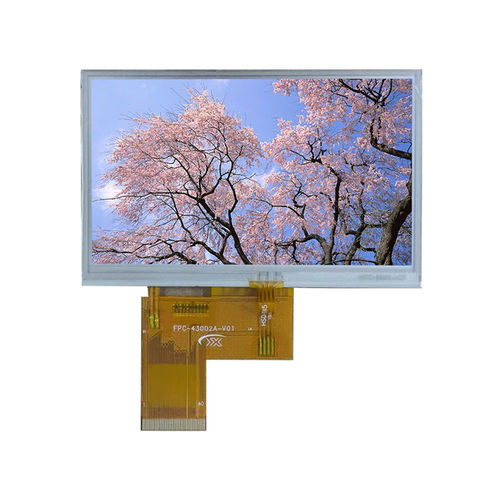

Блок индикации TFT LCD YX43002 series

IPSцветной320x240

Обзор продукта
YX43002A — 4,3‑дюймовый IPS TFT LCD модуль с разрешением 480×272 и 40‑контактным RGB интерфейсом, разработанный для промышленных панелей управления, медицинских терминалов и встроенных HMI систем. IPS‑панель и широкий угол обзора All‑O'Clock обеспечивают однородную цветопередачу и хорошую читаемость под любым углом. Драйверный микросхема SC7283A обеспечивает стабильную обработку RGB сигналов и надежную длительную работу. Компактные габариты и высокая яркость делают модуль подходящим для консолей управления, портативных устройств и профессионального встроенного оборудования.

Основные характеристики

• Модель: YX43002A
• Размер дисплея: 4,3 дюйма
• Тип ЖК: IPS TFT‑LCD, пропускающий
• Разрешение: 480 (RGB) × 272
• Активная область: 95,04 × 53,86 мм
• Габариты: 105,5 × 67,2 × 3,0 мм
• Питч пикселя: 0,198 × 0,198 мм
• Направление обзора: All‑O'Clock
• Драйвер IC: SC7283A
• Интерфейс: 40‑контактный RGB

Механический чертёж
Предоставляются механические чертежи и размеры для монтажа и выреза панели, что упрощает интеграцию и проектирование корпуса.

Оптические характеристики

• Разрешение: 480 × 272
• Контрастность (typ.): 800:1
• Цветовой охват (typ.): 60%
• Яркость (typ.): 550 cd/m²
• Равномерность яркости (typ.): 80%
• Угол обзора (CR ≥ 10): 80° (во всех направлениях)
• Время отклика (typ.): 25 мс

Условия эксплуатации

• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)

Применение

• Промышленные панели управления
• Медицинские терминалы
• Встроенные HMI системы
• Консоли управления и портативные устройства

Технические особенности

• Драйвер IC: SC7283A для стабильной обработки RGB
• 40‑контактный параллельный RGB интерфейс для прямого подключения MCU/FPGA
• Широкоугольная IPS‑панель (All‑O'Clock) для читаемости под разными углами
• Высокая яркость и хорошая равномерность для внутренних промышленных условий
• Компактные размеры, удобные для интеграции в панели и портативные корпуса
