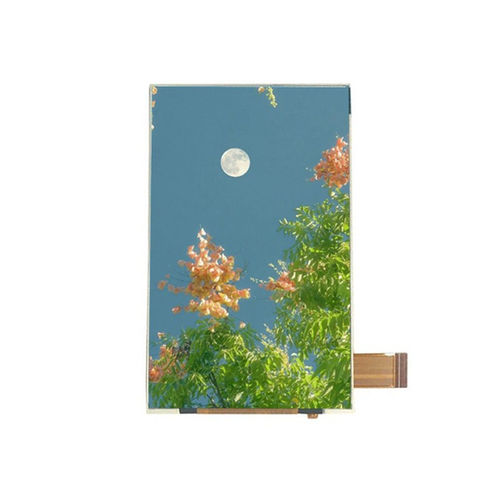

Блок индикации TFT LCD YX39710B

IPSсенсорныйцветной

Обзор продукта
Yousee YX39710B — это 3,97‑дюймовый IPS TFT LCD модуль с разрешением 480×800 (WVGA) и интерфейсом 2‑lane MIPI DSI. Предназначен для промышленных HMI, медицинского оборудования, умных терминалов и встраиваемых платформ Linux/Android; обеспечивает широкие углы обзора, стабильную цветопередачу и тонкий корпус для компактных устройств.

Основные функции

• Размер дисплея: 3,97 дюйма
• Разрешение: 480 (RGB) × 800 (WVGA)
• Тип панели: IPS TFT-LCD, пропускающий (transmissive)
• Интерфейс: 2‑lane MIPI DSI
• Драйвер IC: ILI9806E
• Просмотр: широкий угол All-O'Clock (IPS)
• Толщина корпуса: 2,20 мм
• Высокая плотность пикселей; поддержка сенсорного экрана

Основные параметры (таблица)
Размер дисплея: 3,97 дюйма
Тип LCD: IPS TFT-LCD, transmissive
Разрешение: 480 (RGB) × 800
Активная область: 51,84 × 86,40 мм
Габариты: 57,14 × 96,85 × 2,20 мм
Шаг пикселя: 0,108 × 0,108 мм
Направление просмотра: All-O’Clock
Драйвер IC: ILI9806E
Интерфейс: 2‑lane MIPI DSI

Оптические характеристики (таблица)
Разрешение (тип.): 480 × 800
Контраст (тип.): 800 : 1
Цветовой охват (тип.): 60%
Яркость (тип.): 350 cd/m²
Однородность яркости (тип.): 80%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика (тип.): 25 мс

Условия эксплуатации (таблица)
Температура эксплуатации: -20°C до +70°C
Температура хранения: -30°C до +80°C
Влажность: ≤ 90% RH (60°C)

Применение

• Промышленные HMI
• Медицинские устройства
• Умные терминалы
• Встраиваемые платформы Linux или Android

Технические характеристики

• Модель: YX39710B
• Размер дисплея: 3,97 дюйма
• Разрешение: 480×800 (RGB)
• Панель: IPS TFT, transmissive
• Интерфейс: 2‑lane MIPI DSI
• Драйвер IC: ILI9806E
• Активная область: 51,84 × 86,40 мм
• Габариты: 57,14 × 96,85 × 2,20 мм
• Шаг пикселя: 0,108 × 0,108 мм
• Типичная яркость: 350 cd/m²
• Контраст: 800:1
• Просмотр: All-O'Clock широкий угол обзора (IPS)
• Температура эксплуатации: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH (60°C)
