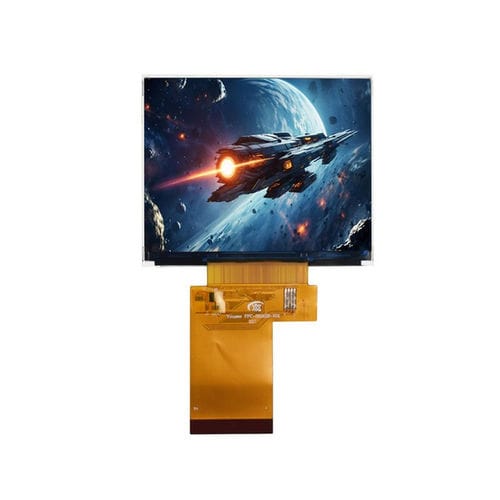

Блок индикации TFT LCD YX35044A

IPSцветнойграфический

Обзор
YX35044A — 3.5-дюймовый высокоразрешающий TFT LCD модуль от Yousee, предназначенный для промышленного управления, портативных устройств и встроенных систем. При разрешении 320×480 и с драйвером ILI9488 модуль обеспечивает широкие углы обзора благодаря IPS, стабильное качество изображения и множество интерфейсных вариантов (RGB, MCU, SPI), подходит для HMI и портативных дисплеев.

Основные характеристики
Размер дисплея — 3.5 inch
Разрешение — 320 (RGB) × 480
Тип ЖК — TFT-LCD, трансмиссивный
Активная область — 48.96 × 73.44 mm
Габаритные размеры — 54.5 × 82.9 × 2.15 mm
Шаг пикселя — 0.1968 × 0.1968 mm
Направление просмотра — IPS (полные углы обзора)
Драйвер IC — ILI9488
Интерфейс — RGB / MCU / SPI

Механический чертёж
Механические чертежи и размеры монтажа предоставляются производителем для интеграции и проектирования корпуса.

Оптические характеристики
Разрешение — 320 × 480
Контрастность — 800 : 1
Цветовой охват — 60%
Однородность яркости — 80%
Углы обзора — 80° (L) / 80° (R) / 80° (U) / 80° (D)
Яркость — 500 cd/m²
Время отклика — 25 ms

Условия эксплуатации
Рабочая температура — -20°C ~ +70°C
Температура хранения — -30°C ~ +80°C
Влажность — ≤ 90% RH

Технические характеристики

• Модель: YX35044A
• Размер дисплея: 3.5 inch
• Разрешение: 320 (RGB) × 480
• Тип ЖК: TFT-LCD, трансмиссивный
• Активная область: 48.96 × 73.44 mm
• Габариты: 54.5 × 82.9 × 2.15 mm
• Шаг пикселя: 0.1968 × 0.1968 mm
• Направление просмотра: IPS (полные углы обзора)
• Драйвер IC: ILI9488
• Интерфейс: RGB / MCU / SPI
• Контрастность: 800:1
• Цветовой охват: 60%
• Однородность яркости: 80%
• Углы обзора: 80°/80°/80°/80° (L/R/U/D)
• Яркость: 500 cd/m²
• Время отклика: 25 ms
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% RH
