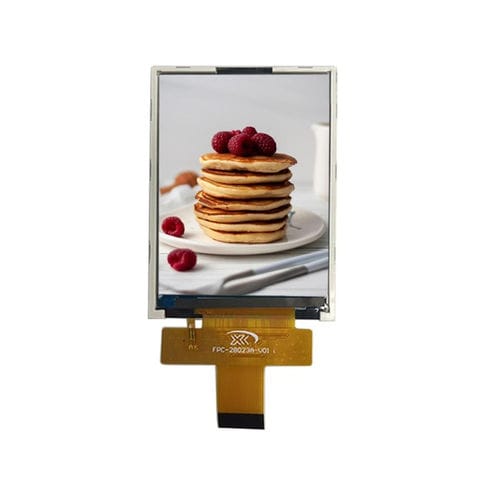

Блок индикации TFT LCD YX30001A

IPSцветной360x640

Обзор продукта
YX30001A — 3,0-дюймовый модуль отображения TFT-LCD с разрешением 360 × 640 RGB и интерфейсом MIPI DSI. Управляется контроллером ST7701S, обеспечивает угол обзора All O’Clock (IPS) и тонкий профиль 2,40 мм для встраиваемых систем и промышленных терминалов с ограниченным пространством.

Ключевые характеристики

• Размер дисплея: 3,0 дюйма
• Разрешение: 360 (RGB) × 640
• Тип ЖК: TFT-LCD, транмиссивный
• Направление обзора: IPS / All O’Clock
• Драйвер IC: ST7701S
• Интерфейс: MIPI DSI
• Подсветка: белые LED × 4

Основные параметры
Позиция: Характеристика
Размер дисплея: 3,0 дюйма
Тип ЖК: TFT-LCD, транмиссивный
Разрешение: 360 (RGB) × 640
Активная область: 36,72 × 65,28 mm
Габаритные размеры: 42,64 × 74,51 × 2,40 mm
Шаг пикселя: 0,102 × 0,102 mm
Направление обзора: All O’Clock (IPS)
Драйвер IC: ST7701S
Интерфейс: MIPI DSI
Подсветка: белые LED × 4
Входное напряжение LCM: 2,8 ±0,1 V

Механика
Компактная механическая конструкция с тонким профилем 2,40 мм, упрощающим интеграцию в портативные приборы и корпуса с ограниченным пространством. Механический чертеж доступен на странице продукта.

Оптические характеристики
Параметр: Типично
Разрешение: 360 × 640
Контрастность: 250 : 1
Цветовой охват: 70%
Яркость: 300 cd/m²
Однородность яркости: 60%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика: 30 ms

Условия эксплуатации
Позиция: Диапазон
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Примечания по применению
Предназначен для платформ на базе Linux и Android, а также для высокопроизводительных встраиваемых систем. Типичные области применения: портативные приборы, медицинские терминалы, POS-системы и интеллектуальные контроллеры, где требуется высокое качество изображения при ограниченном пространстве.

Технические характеристики

• Модель: YX30001A
• Размер дисплея: 3,0 дюйма
• Разрешение: 360 × 640 (RGB)
• Тип ЖК: TFT-LCD, транмиссивный
• Активная область: 36,72 × 65,28 mm
• Габаритные размеры: 42,64 × 74,51 × 2,40 mm
• Шаг пикселя: 0,102 × 0,102 mm
• Направление обзора: All O’Clock (IPS)
• Драйвер IC: ST7701S
• Интерфейс: MIPI DSI
• Подсветка: белые LED × 4
• Входное напряжение LCM: 2,8 ±0,1 V
• Яркость: 300 cd/m²
• Контрастность: 250 : 1
• Время отклика: 30 ms
• Рабочая температура: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
