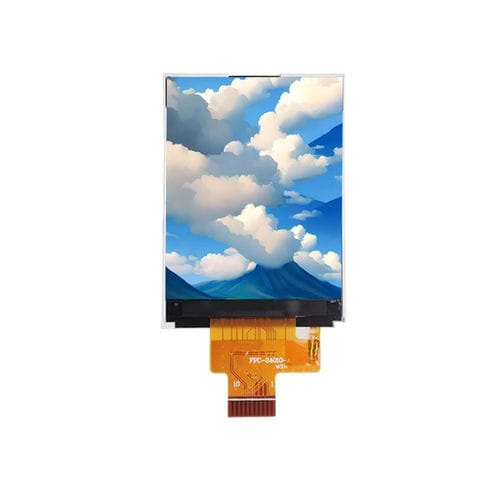

Блок индикации TFT LCD YX24058A

цветнойвысокое разрешение480x640

Обзор
YX24058A — 2,4-дюймовый MIPI DSI TFT-LCD модуль от Yousee с разрешением 480×640 (RGB) и широким углом обзора All O’Clock. На базе драйвера ST7701S обеспечивает высокоскоростную передачу данных для платформ Linux, Android и высокопроизводительных встраиваемых систем. Компактный тонкий корпус и высокая плотность пикселей упрощают интеграцию в портативные приборы, интеллектуальные контроллеры, POS-терминалы и медицинское оборудование при ограниченном пространстве установки.

Основные характеристики
Размер дисплея: 2,4 дюйма
Тип ЖК: TFT-LCD, пропускающий
Разрешение: 480 (RGB) × 640
Активная область: 36,72 × 48,96 мм
Габаритные размеры: 41,72 × 60,26 × 2,15 мм
Шаг пикселя: 0,0765 × 0,0765 мм
Направление просмотра: All O’Clock
Драйвер IC: ST7701S
Интерфейс: MIPI DSI

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% относит.влажн. (60°C)

Механический чертеж
На странице продукта представлено механическое изображение и габаритный чертеж для помощи при интеграции и монтаже.

Технические характеристики

• Модель: YX24058A
• Размер дисплея: 2,4 дюйма
• Разрешение: 480×640 (RGB)
• Тип ЖК: TFT-LCD, пропускающий
• Активная область: 36,72 × 48,96 мм
• Габариты: 41,72 × 60,26 × 2,15 мм
• Шаг пикселя: 0,0765 × 0,0765 мм
• Направление просмотра: All O’Clock (широкий угол обзора)
• Драйвер IC: ST7701S
• Интерфейс: MIPI DSI
• Типичные применения: портативные приборы, интеллектуальные контроллеры, POS-терминалы, медицинские устройства
• Рабочая температура: -20°C до +70°C
• Температура хранения: -30°C до +80°C
• Влажность: ≤ 90% относит.влажн. (60°C)
