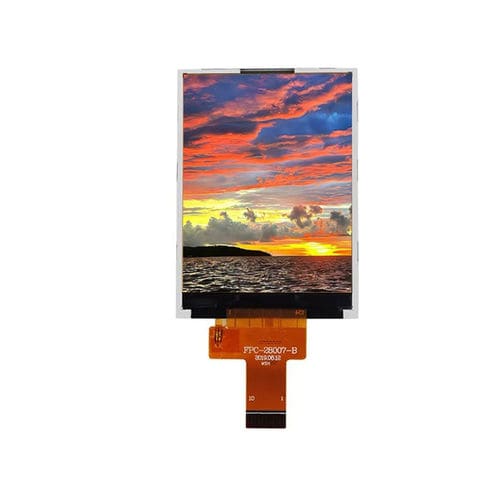

Блок индикации TFT LCD YX28005A

IPSцветной240x320

Обзор продукта
YX28005A — 2,8-дюймовый IPS трансмиссивный TFT ЖК-модуль с разрешением 240×320, широкими углами обзора и стабильной цветопередачей. Управляется драйвером ST7789V и имеет интерфейс SPI, что обеспечивает простую интеграцию в HMI-панели, промышленные контроллеры и портативные приборы при низком энергопотреблении и надежной работе.

Основные характеристики
Размер дисплея: 2,8"
Тип ЖК: IPS TFT-LCD, трансмиссивный
Разрешение: 240 (RGB) × 320
Активная область: 43,20 × 57,60 мм
Габариты: 50,00 × 69,20 × 2,30 мм
Шаг пикселя: 0,180 × 0,180 мм
Угол обзора: IPS широкий угол
Драйвер IC: ST7789V
Интерфейс: SPI

Механический чертеж
Предоставляются механические чертежи и схемы размеров для монтажа и проектирования корпуса. Подробные виды размеров см. на изображениях продукта и в паспорте изделия.

Оптические характеристики
Разрешение: 240 × 320
Контрастность: 500 : 1
Цветовой охват: 60%
Яркость: 300 cd/m²
Однородность яркости: 80%
Угол обзора (CR ≥ 10): 80° (во всех направлениях)
Время отклика: 16 мс

Условия эксплуатации
Рабочая температура: -20°C ~ +70°C
Температура хранения: -30°C ~ +80°C
Влажность: ≤ 90% RH (60°C)

Технические характеристики

• Модель: YX28005A
• Размер дисплея: 2,8"
• Разрешение: 240×320 (RGB)
• Тип ЖК: IPS трансмиссивный TFT
• Активная область: 43,20 × 57,60 мм
• Габариты: 50,00 × 69,20 × 2,30 мм
• Шаг пикселя: 0,180 × 0,180 мм
• Угол обзора: IPS широкий угол
• Драйвер IC: ST7789V
• Интерфейс: SPI
• Яркость: 300 cd/m²
• Контрастность: 500 : 1
• Цветовой охват: 60%
• Время отклика: 16 мс
• Рабочая температура: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
