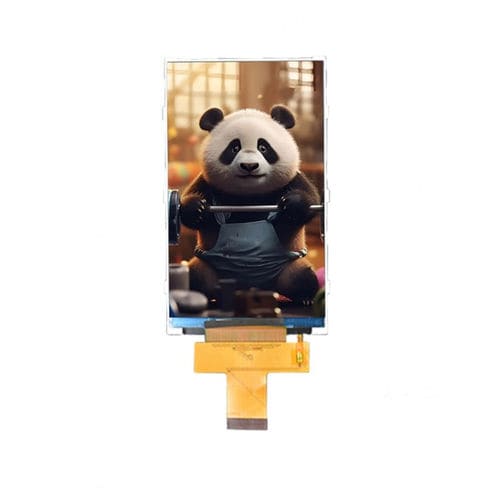

Блок индикации TFT LCD YX43022A

IPSцветной800x480

Обзор продукта
YX43022A (Yousee) — 4,3" IPS TFT LCD модуль с разрешением 800×480 (WVGA) и интерфейсом LVDS, разработанный для промышленных систем управления, встроенных терминалов, медицинского оборудования и профессиональных HMI-приложений. Технология IPS и широкий угол обзора All-O’Clock обеспечивают равномерную цветопередачу и стабильное качество изображения под любым углом. Контроллер ST7262 обеспечивает надёжную передачу LVDS-сигнала для высокоскоростной и низкошумной передачи данных. Компактный формат 4,3" и яркость 500 cd/m² делают модуль подходящим для внутреннего и полу-внешнего оборудования, где требуется хорошая видимость и точная передача изображения.

Основные характеристики
Позиция — Спецификация
Размер дисплея — 4,3 inch
Тип ЖК — IPS TFT-LCD, трансмиссивный
Разрешение — 800 (RGB) × 480
Активная область — 95.04 × 53.86 mm
Габаритные размеры — 105.4 × 67.15 × 3.0 mm
Шаг пикселя — 0.1926 × 0.1926 mm
Угол обзора — All-O’Clock
Driver IC — ST7262
Интерфейс — LVDS

Механический чертеж
Предоставляются механические чертежи и изображения размеров для ориентиров по монтажу и интеграции.

Оптические характеристики
Параметр — Типично
Разрешение — 800 × 480
Контрастность — 800 : 1
Цветовой охват — 60%
Яркость — 500 cd/m²
Равномерность яркости — 80%
Угол обзора (CR ≥ 10) — 80° (во всех направлениях)
Время отклика — 25 ms

Условия эксплуатации
Позиция — Диапазон
Температура эксплуатации — -20°C ~ +70°C
Температура хранения — -30°C ~ +80°C
Влажность — ≤ 90% RH (60°C)

Технические характеристики

• Модель: YX43022A
• Размер дисплея: 4,3 inch
• Разрешение: 800 (RGB) × 480 (WVGA)
• Тип ЖК: IPS TFT-LCD, трансмиссивный
• Интерфейс: LVDS
• Driver IC: ST7262
• Активная область: 95.04 × 53.86 mm
• Габаритные размеры: 105.4 × 67.15 × 3.0 mm
• Шаг пикселя: 0.1926 × 0.1926 mm
• Контрастность: 800:1
• Цветовой охват: 60%
• Яркость: 500 cd/m²
• Равномерность яркости: 80%
• Угол обзора: All-O’Clock, 80° (во всех направлениях)
• Время отклика: 25 ms
• Температура эксплуатации: -20°C ~ +70°C
• Температура хранения: -30°C ~ +80°C
• Влажность: ≤ 90% RH (60°C)
