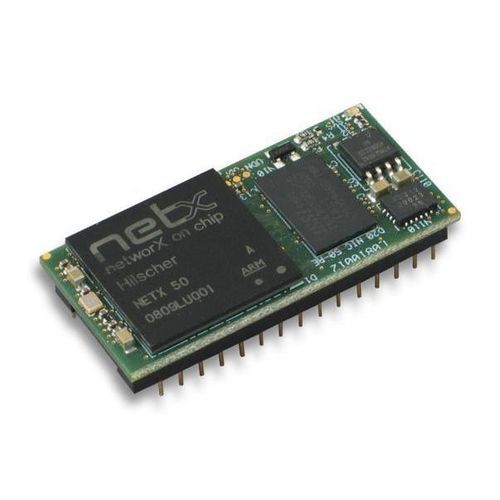

Последовательный коммуникационный модуль NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

Краткое описание
NIC 50-RE/NHS — компактная коммуникационная микросхема формата DIL-32 без радиатора, предназначенная для обеспечения подключения Real-Time Ethernet для простых ведомых устройств без собственного хост-процессора.

Основные преимущества

• Компактный DIL-32 модуль для экономичных полевых устройств
• Подключение к хосту через Modbus RTU по SPI или UART
• Один аппаратный модуль поддерживает несколько Real-Time Ethernet систем при загрузке разной прошивки
• Прямая передача I/O-данных через внешний сдвиговый регистр (синхронное серийное управление)
• Уменьшенная высота за счёт тепло-проводящей гелевой фольги
• Прямое отведение тепла через стенку корпуса (внешний радиатор не требуется)

Описание
NIC 50-RE/NHS (netIC) — однокристальный коммуникационный модуль на базе сетевого контроллера netX. Он интегрирует полноценный интерфейс полевого шины/Real-Time Ethernet с встроенным 2-портовым коммутатором и хабом в компактном форм-факторе DIL-32. Технология netX охватывает широкий спектр полевых шин и систем Real-Time Ethernet; загрузка различной прошивки позволяет одному NIC обслуживать несколько стандартов связи.

Серийные интерфейсы для хоста (UART, SPI) обеспечивают передачу полезных данных в приложение с помощью простых команд чтения/записи. Широко используемый протокол Modbus RTU реализован как серийный протокол. Для очень простых ведомых устройств можно управлять традиционными сдвиговыми регистрами через синхронный серийный интерфейс как цифровыми входами/выходами, что устраняет необходимость в отдельном хост-процессоре. Благодаря жизненному циклу netX предоставляется 10-летняя гарантия поставки.

Информация для заказа
Наименование | Номер детали | Краткое описание
NIC 50-RE/NHS | 1541.101/ECS | Коммуникационный ИС DIL-32 без радиатора - ведомый узел Real-Time Ethernet

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Характеристики / технические спецификации

• Форм-фактор: коммуникационный ИС DIL-32 (компактный модуль DIL-32)
• Номер детали: 1541.101/ECS
• Ключевая технология: сетевой контроллер netX (однокристальный netIC)
• Интегрированные компоненты: полноценный интерфейс полевого шины/Real-Time Ethernet с интегрированным 2-портовым коммутатором и хабом
• Интерфейсы хоста: UART и SPI (серийные интерфейсы); Modbus RTU реализован как серийный протокол
• I/O: прямая передача I/O-данных через внешний сдвиговый регистр (синхронное серийное управление)
• Поддержка протоколов: Modbus RTU (Master/Slave), VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP (Server/Client), EtherNet/IP Adapter, EtherCAT Slave
• Тепловой дизайн: уменьшенная высота с использованием тепло-проводящей гелевой фольги для прямого отвода тепла через стенку корпуса (радиатор не требуется)
• Сценарии применения: простые ведомые устройства без собственного хост-процессора (например, сканеры штрихкодов, системы идентификации, коллекторы клапанов, I/O-блоки)
• Гибкость: одна аппаратная платформа может поддерживать несколько Real-Time Ethernet систем путем изменения прошивки
• Надёжность / жизненный цикл: 10-летняя гарантия поставки на основе netX
