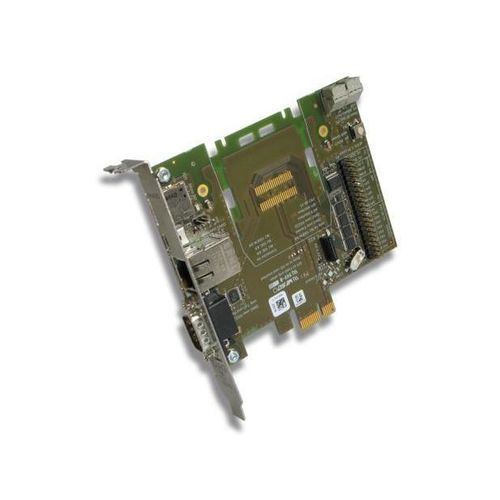

Интерфейсная плата PCI Express NJEB-E

Modbus TCPпромышленная

Описание
PCI Express сменный модуль. Универсальный сменный модуль netJACK с интерфейсом PCI Express ориентирован в первую очередь на встроенный рынок и высокопроизводительные CPU (например, Intel Atom®). Альтернативные версии netJACK предлагают традиционную память с двойным портом или высокоскоростной последовательный интерфейс SPI. Все варианты имеют компактный закрытый корпус IP40 и могут устанавливаться без инструмента. Разъем и монтажные направляющие выполнены как контактные площадки или вырезы на хост-системе, что исключает дополнительные затраты на сменный модуль. netJACK можно быстро установить — до отправки или позднее конечным пользователем.

Ключевые особенности

• Простая оценка netJACK с подключением к хосту через PCIe
• Подключение к хосту через PCI Express
• Одна платформа оценки для нескольких протоколов
• Вставка без инструментов
• Не требуются дополнительные компоненты для монтажа и подключения к основной плате

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

Информация для заказа
Наименование продукта | Номер детали | Краткое описание
NJEB-E | 1600.010 | netJACK Evaluation Board PCI Express

Технические характеристики

• Семейство сменных модулей: netJACK (интерфейс PCI Express)
• Форм-фактор: закрытый модуль IP40, компактная конструкция, монтаж без инструмента
• Интерфейс хоста: PCI Express (подключение хоста через PCIe)
• Альтернативные интерфейсы: память с двойным портом или высокоскоростной SPI (для альтернативных версий netJACK)
• Монтаж: разъем и монтажные направляющие реализованы как контактные площадки/вырезы на хосте; дополнительные монтажные компоненты не требуются
• Назначение для оценки: единая платформа оценки для нескольких протоколов
• Поддерживаемые сценарии использования: приводы, HMI-системы, идентификационные системы, soft-PLC, визуализация, пользовательские приложения
• Сетевой контроллер: Hilscher netX (гарантия поставки 10 лет)
• Номер детали (продукт): 1600.010
• Статус жизненного цикла продукта: Active
