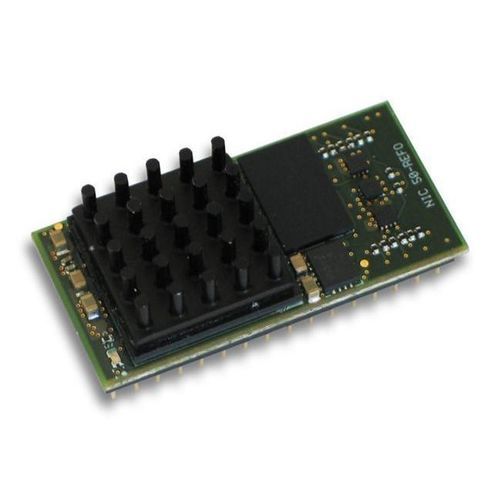

Коммуникационный модуль для оптоволокна NIC 50-REFO/PNS

ProfiNetUART2 порта

Обзор
Решение «слейв» для полевых устройств с низкой пропускной способностью данных. Предназначено для простых полевых устройств, таких как сканеры штрих-кодов, системы идентификации, распределительные блоки клапанов или блоки ввода/вывода; обеспечивает компактный последовательный интерфейс хоста (UART или SPI) для подключения к fieldbus или Real-Time Ethernet сетям.

Детали продукта
NetIC представляет собой полный однокристальный модуль в компактном корпусе DIL-32. На базе сетевого контроллера netX он содержит все компоненты для интерфейсов fieldbus и Real-Time Ethernet, включая 2-портовый коммутатор и хаб. Благодаря переключаемой прошивке один netIC может поддерживать несколько систем связи. Передача полезных данных к приложению выполняется простыми командами чтения/записи через последовательные интерфейсы хоста. Широко используемый протокол Modbus RTU реализован как последовательный протокол.

Основные характеристики

• Компактный коммуникационный модуль DIL-32 для экономичных полевых устройств
• Подключение хоста с Modbus RTU через SPI или UART
• Поддержка подключения оптоволоконного кабеля по стандарту AIDA
• Интерфейс PROFINET IO-Device с расширенной диагностикой
• Единая конструкция для нескольких сетей благодаря унифицированным интерфейсам
• Обновление прошивки через встроенный веб-сервер

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Информация для заказа (таблица)
Наименование продукта | Номер детали | Краткое описание
NIC 50-REFO/PNS | 1541.110/PNS | DIL-32 коммуникационный ИС для оптоволоконного кабеля - PROFINET IO-Device

Технические характеристики

• Форм-фактор: DIL-32 коммуникационный ИС (компактный однокристальный модуль)
• Интерфейсы хоста: UART и SPI (последовательные интерфейсы для устройств с низкой пропускной способностью)
• Сетевой контроллер: На базе технологии netX
• Интегрированные компоненты: 2-портовый коммутатор и хаб
• Оптоволокно: Поддержка подключения оптоволоконного кабеля по стандарту AIDA
• Поддержка протоколов: Modbus RTU (мастер и слейв), PROFINET IO-Device (выбор по прошивке)
• Диагностика: Интерфейс PROFINET IO-Device с расширенной диагностикой
• Обновление прошивки: Через встроенный веб-сервер
• Сценарии использования: Для простых слейв-устройств (сканеры штрих-кодов, ID-системы, распределительные блоки клапанов, блоки I/O) с низким трафиком данных; может работать без выделенного хост-процессора для очень простых задач
• Гарантия поставки: 10-летняя гарантия поставки (через технологию netX)
