Блок интерфейса USB NJ 100DN-RE

шинаSERCOSModbus

Обзор

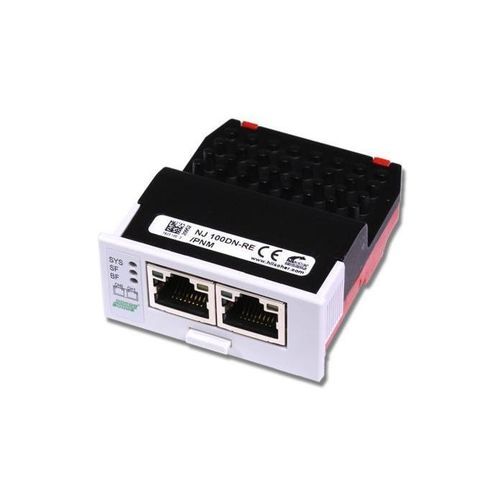

NJ 100DN-RE — сменный модуль с параллельной двухпортовой памятью для Ethernet в реальном времени. Обеспечивает универсальный интерфейс Real‑Time Ethernet (Master или Slave) в закрытом корпусе IP40 и рассчитан на монтаж без инструментов в цепочке поставки или у конечного заказчика.

Ключевые преимущества

• Универсальный интерфейс Real‑Time Ethernet (Master или Slave) в закрытом корпусе IP40
• Безинструментальная установка «внe» через фрезерованные посадочные места и фиксирующие скобы
• Одна аппаратная платформа поддерживает несколько протоколов Real‑Time Ethernet
• Не требуются дополнительные монтажные аксессуары
• Подключение к хосту через параллельную двухпортовую память для детерминированного обмена данными

Описание продукта
Семейство сменных модулей netJACK ориентировано на встроенные промышленные приложения. NJ 100DN-RE интегрирует коммуникационный контроллер netX (netX 100) и предлагает интерфейс параллельной двухпортовой памяти для быстрого доступа со стороны хоста. Компактный закрытый модуль IP40 крепится на несущей плате с помощью фрезерованных посадочных мест и фиксирующих скоб; разъемы реализованы как контактные площадки или вырезы на хост‑системе, что исключает дополнительные крепежные элементы. Типичные области применения: приводы, HMI, идентификационные системы и другое автоматизированное оборудование. Модуль может размещать дополнительные функции, такие как soft‑PLC или пользовательские приложения. Благодаря сетевому контроллеру Hilscher netX предоставляется гарантия поставки на 10 лет.

Поддерживаемые протоколы

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

Технические характеристики

• Номер детали: 1623.100
• Краткое описание: сменный модуль, двухпортовая память
• Коммуникационный контроллер: netX (netX 100)
• Встроенная память: 8 МБ SDRAM; 4 МБ последовательный Flash
• Питание: +3.3 В ±5% DC
• Ток (typ./max.): 556 mA / 640 mA
• Типич. потребление: 1.83 W
• Интерфейс системы - тип шины: параллельная двухпортовая память, 8/16 бит
• Тип разъема: 80‑контактный разъем (SAMTEC FSI-140-03-G-D-AB)
• Размер двухпортовой памяти: 64 KByte (16 адресных линий); 16 KByte используется под прошивку
• Коммуникационный интерфейс: Ethernet (100BASE‑TX изолированный или 10BASE‑T)
• Ethernet разъем: 2×RJ45
• Диагностический интерфейс: USB или UART (сигнал на интерфейсе хоста; доступен при интеграции)
• Индикаторы / LED: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Рабочая температура: -20 °C … +70 °C
• Температура хранения: -40 °C … +85 °C
• Высота над уровнем моря: 0–2000 m
• Габариты (Д × Ш × В): 62 mm / 60 mm (с/без RJ45) × 53.4 mm / 50.4 mm × 25.2 mm / 19.2 mm
• Вес: < 80 g
• Корпус: закрытый модуль, класс защиты IP40
• Монтаж / Установка: через фрезерованные посадочные отверстия на несущей плате и фиксирующие скобы; дополнительные крепежи не требуются; макс. 10 циклов монтажа
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS, REACH; Сертификации: cURus (UL file E334100), CE, UKCA; EMC: EN 55011 (эмиссия), EN 61131-2 (иммунитет)
• Испытания: Shock EN60068-2-27; Vibration EN60068-2-6
