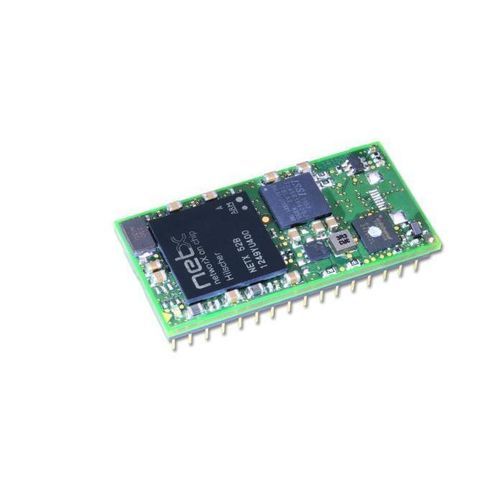

Коммуникационный модуль полевая шина NIC 52-REFO

ProfiNetModBUS RTUEthernet

Заголовок продукта
DIL-32 коммуникационный ИС для оптоволоконного кабеля - PROFINET IO-Device

Подзаголовок
Компактное решение netIC для простых ведомых полевых устройств с оптоволоконным подключением и последовательными интерфейсами хоста (UART, SPI).

Обзор
NIC 52-REFO — компактный однокристальный коммуникационный модуль формата DIL-32 (netIC), предназначенный для простых полевых устройств, таких как сканеры штрих-кодов, идентификационные системы, распределительные блоки клапанов и I/O-блоки, которым требуется подключение к полевой шине или системе реального времени Ethernet через оптоволоконный кабель. netIC интегрирует полный сетевой контроллер (netX 52) с встроенным 2-портовым коммутатором и хабом, а также предоставляет последовательные интерфейсы хоста (UART, SPI) для приложений с низким объемом данных. Одно аппаратное решение поддерживает несколько коммуникационных систем за счет загрузки различной прошивки. Прямая передача данных I/O возможна через внешний сдвиговый регистр, что позволяет очень простым устройствам работать без выделенного хост-процессора. Благодаря платформе netX предоставляется гарантия поставки на 10 лет.

Основные характеристики

• Компактный модуль-ведомый для Real-Time Ethernet на базе netX 52
• Подключение хоста через Modbus RTU по SPI или UART
• Сниженная высота и повышенная производительность при высокой нагрузке сети
• Прямая передача данных I/O через внешний сдвиговый регистр (синхронная последовательная связь)
• Одна аппаратная платформа для всех сетей благодаря единым интерфейсам и прошивке
• Обновление прошивки через встроенный веб-сервер

Описание
Простые полевые устройства с низкой пропускной способностью используют последовательные интерфейсы хоста (UART, SPI) для связи с netIC. NIC 52-REFO — полное однокристальное решение в формате DIL-32 на базе сетевого контроллера netX 52. Он содержит все компоненты для подключения к полевым шинам и реальному времени Ethernet, включая 2-портовый коммутатор и хаб. Различные коммуникационные системы поддерживаются путем загрузки соответствующей прошивки. Прикладные данные передаются с помощью простых команд чтения/записи по последовательным интерфейсам; Modbus RTU реализован как последовательный протокол. Управление традиционными сдвиговыми регистрами через синхронный последовательный интерфейс позволяет обеспечить базовые цифровые I/O без дополнительного хост-процессора. В силу использования платформы netX действует 10-летняя гарантия поставки.

Поддерживаемые протоколы

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Информация для заказа (таблица)
Наименование продукта | Номер детали | Краткое описание
NIC 52-REFO | 1544.110/PNS | DIL-32 коммуникационный ИС для оптоволоконного кабеля - PROFINET IO-Device

Технические характеристики

• Форм-фактор: коммуникационный ИС DIL-32 (single-chip netIC)
• Сетевой контроллер: технология netX 52
• Назначение: ведомое решение для простых полевых устройств с низкой пропускной способностью
• Интерфейсы хоста: UART, SPI (Modbus RTU через последовательный интерфейс)
• Подключение I/O: прямая передача данных I/O через внешний сдвиговый регистр (синхронная последовательная связь)
• Компоненты на плате: интегрированный 2-портовый коммутатор и хаб
• Прошивка: обновляемая через встроенный веб-сервер; одна аппаратная платформа поддерживает несколько сетей через прошивку
• Гарантия поставки: 10 лет (на базе netX)
• Номер детали: 1544.110/PNS
• Жизненный цикл продукта: End of life
