Обзор продукта

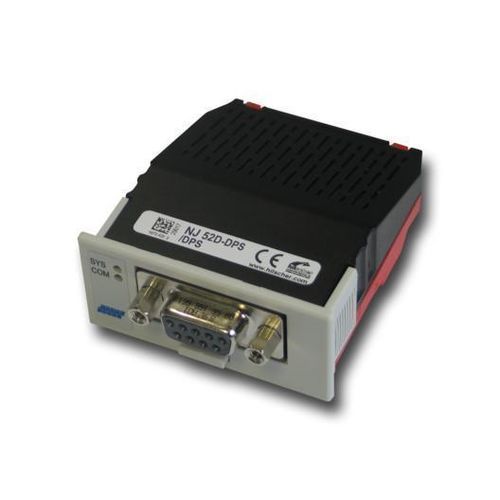

PCI Express обменный модуль netJACK NJ 52D-DPS обеспечивает универсальный интерфейс PROFIBUS DP Slave для встроенных систем. Он поддерживает подключение хоста через параллельную память с двойным доступом (Dual-Port) или высокоскоростной последовательный SPI и интегрирует контроллер связи netX 52 с 8 МБ SDRAM и 4 МБ последовательной Flash-памяти. Закрытый корпус IP40 рассчитан на установку методом «вставил и закрепил» без инструментов на плате-носителе, что позволяет монтаж перед отгрузкой или позднее у конечного клиента. Hilscher предоставляет услуги проектирования и производства для специфических требований заказчика и гарантирует 10-летнюю поставку на базе контроллера netX.

Ключевые особенности

• Универсальный интерфейс PROFIBUS DP Slave в закрытом корпусе IP40
• Подключение хоста через Dual-Port память или SPI
• Простая установка методом втыкания без инструментов
• Не требуются дополнительные компоненты для крепления и подключения к плате-носителю
• Функционально совместимая замена для NJ 10D-DPS

Протоколы

• PROFIBUS DP Slave

Технические характеристики

• Номер детали: 1672.420
• Краткое описание: обменный модуль SPI - PROFIBUS DP Slave
• Контроллер связи: netX 52
• Встроенная память - RAM: 8 MB SDRAM
• Встроенная память - FLASH: 4 MB serial Flash EPROM
• Напряжение питания: +3.3 V ± 5 % DC
• Типичный/максимальный ток: 375 mA / 450 mA
• Типичное энергопотребление: 1.32 W
• Системный интерфейс: параллельная или последовательная Dual-Port память
• Тип разъема (хост): 60-контактный разъем (SAMTEC FSI-130-03-G-D-AB)
• Шаг контакта / ширина контакта: 0.45 mm / 0.55 mm
• Размер Dual-Port памяти: 64 KByte (16 адресных линий), из них 8 KByte используются прошивкой (13 адресных линий, нижние 8 KByte)
• Ширина доступа к данным DPM: 8/16 bit
• Последовательный интерфейс Dual-Port памяти: SPI Slave, mode 3
• Скорость SPI: макс. 50 MHz
• Стандарт связи (протокол): PROFIBUS DP Slave
• Тип интерфейса связи (шина): RS-485, без потенциала
• Полевая розетка: D-Sub гнездо, 9 контактов
• Диагностический интерфейс: тип USB или UART (сигнал на интерфейсе хоста; доступен только при интеграции в систему хоста)
• Индикатор - SYS (состояние системы): зелёный: RUN, жёлтый: RDY
• Индикатор - COM (состояние связи): зелёный: STA, красный: ERR
• Диапазон рабочей температуры: -25 °C … +70 °C
• Диапазон температуры хранения: -40 °C … +85 °C
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): Длина: 68.2 mm / 60 mm (с / без DSUB разъема), Ширина: 53.4 mm (по фронтальной панели) / 50.4 mm (корпус), Высота: 25.2 mm (по фронтальной панели) / 19.2 mm (корпус)
• Вес: approx. 64 g
• Корпус: закрытый модуль
• Класс защиты: IP40
• Крепление / установка: через фрезерованные отверстия на плате-носителе и фиксирующие кронштейны. Дополнительные крепёжные элементы не требуются.
• Циклы монтажа/вытаскивания: макс. 10
• Программное обеспечение конфигурации: SYCON.net
• Соответствие - RoHS: yes
• Соответствие - Reach: yes
• UL сертификат - тип UL: cURus
• UL файл: E334100
• Соответствие Директивам EMC - маркировка CE: yes
• Соответствие Директивам EMC - маркировка UKCA: yes
• Эмиссия: EN 55011 / BS EN 55011
• Иммунитет: EN 61131-2 / BS EN 61131-2
• Тесты - Удар: EN60068-2-27 Ea
• Тесты - Вибрация: EN60068-2-6 Fc
