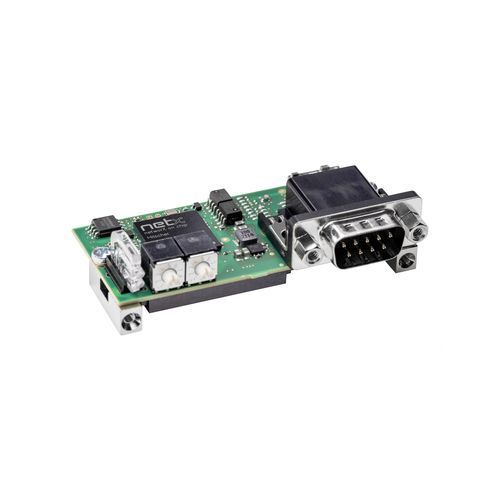

Коммуникационный модуль CANopen COMX 52CA-COS

UART2 порта

Модуль для всех коммуникационных задач Коммуникационный модуль COMX 52CA-COS предоставляет интегрируемый сетевой интерфейс для приводов, контроллеров роботов, ПЛК и других автоматизированных устройств. Коммуникационные задачи выполняются автономно в модуле, независимо от процессора хоста. Обмен технологическими данными осуществляется через Dual-Port память, к которой обращаются по 8/16-битной параллельной шине или через высокоскоростной SPI-интерфейс 50 MHz. Модуль использует сетевой контроллер netX 52 и имеет гарантию поставки 10 лет.

Ключевые особенности

• Универсальный интерфейс CANopen Slave с встроенным сетевым разъемом
• Гибкое размещение сетевого разъема
• Подключение хоста через параллельную Dual-Port память или SPI
• Функционально совместимая замена для comX 10CA-COS

Поддерживаемый протокол

• CANopen Slave

Технические характеристики

• Артикул: 1581.540
• Краткое описание: Communication Module CANopen Slave
• Контроллер связи: netX 52
• Встроенная память: 4 MB серийный Flash
• Питание: +3.3 V DC ±5 %
• Типичный / максимальный ток: 370 mA / 400 mA (при 3.3 V)
• Типичное потребление мощности: ок. 1,25 W (при 3.3 V)
• Питание: через системный штыревой разъем X1
• Тип системного интерфейса: параллельный или последовательный интерфейс Dual-Port памяти
• Системный разъем: 50-контактный SMT-разъем, гнездо
• Шаг контактов: 1,27 mm
• Объем Dual-Port памяти: 16 KByte (младшие 8 KByte используются прошивкой)
• Ширина данных: 8/16 bit
• Последовательный интерфейс Dual-Port памяти: SPI Slave, mode 3
• Скорость SPI: макс. 50 MHz
• Стандарт связи: CANopen Slave
• Тип CAN-интерфейса: ISO-11898, потенциалсвободный
• CAN-разъем: D-Sub вилка, 9 контактов
• Диагностический интерфейс: UART или USB
• Диагностический разъем: сигнал на интерфейсе хоста (доступен только при интеграции в хост-систему)
• LED-индикация: SYS состояние системы — зелёный: RUN, жёлтый: RDY; состояние CAN — зелёный: STA, красный: ERR
• Органы управления / Сетевой адрес: 2 вращающихся переключателя для адреса
• Рабочая температура: -20 °C … +70 °C (поток воздуха при измерении: 0,5 m/s)
• Температура хранения: -40 °C … +85 °C
• Диапазон влажности: 10 % … 95 % относительной влажности (без конденсации)
• Высота над уровнем моря: 0 … 2000 m
• Габариты (Д x Ш x В): 70 mm x 30 mm x 21.5 mm
• Вес: ок. 35 g ... 40 g
• Крепление: с помощью навинчиваемых металлических болтов, согласно comX Design Guide
• Программное обеспечение конфигурации: SYCON.net
• Соответствие RoHS: да
• Маркировка CE: да
• Маркировка UKCA: да
• Эмиссия: EN 61000-6-4 / BS EN 61000-6-4
• Невосприимчивость: EN 61000-6-2 / BS EN 61000-6-2
• ESD воздушный разряд: ±8 kV, критерий A
• ESD контактный разряд: ±6 kV, критерий A
• Быстрые переходные помехи (Burst): ±2 kV, критерий A (линии связи, экранированные)
• Перенапряжение (линии связи и данных): 1 kV, критерий A (экранированные линии)
